ページ: p1-p188 / 目次へ戻る
p1
図 p1
図 p1
p2

ご注意

①このマニュアルの著作権は、株式会社かねこにあります。

②このマニュアルの一部または全部を無断で使用したり複製することはできません。

③このマニュアルを運用した結果の影響については、一切責任を負いかねますのでご了承ください。

④このマニュアルは CDPM-X64 ビルド番号 5177 に基づき作成しております。また、Windows11のパソコンにて画像を編集し、挿入しております。CDPM-X64 のビルド番号や Windows の OSが異なるときは記載内容が異なることがございます。予めご了承ください。

⑤製品の内容につきましては万全を期しておりますが、ご不審な点や誤り、マニュアルの記載漏れ

など、お気付きの点がありましたら弊社までご連絡ください。

Microsoft、MS、Windows は、米国マイクロソフト社の米国およびその他の国における商標または登録商標です。

このソフトウェアおよびマニュアルに使用している名称は、すべて架空のものです。

実在する商品名、部品名、機械名、団体名、個人名とは一切関係ありません。

ＣＤＰＭ は株式会社かねこの登録商標です。

p3

CDPM－Ｘ64 プロジェクトリファレンス

CDPM-X64 は、工程表を作成するためのツールです。

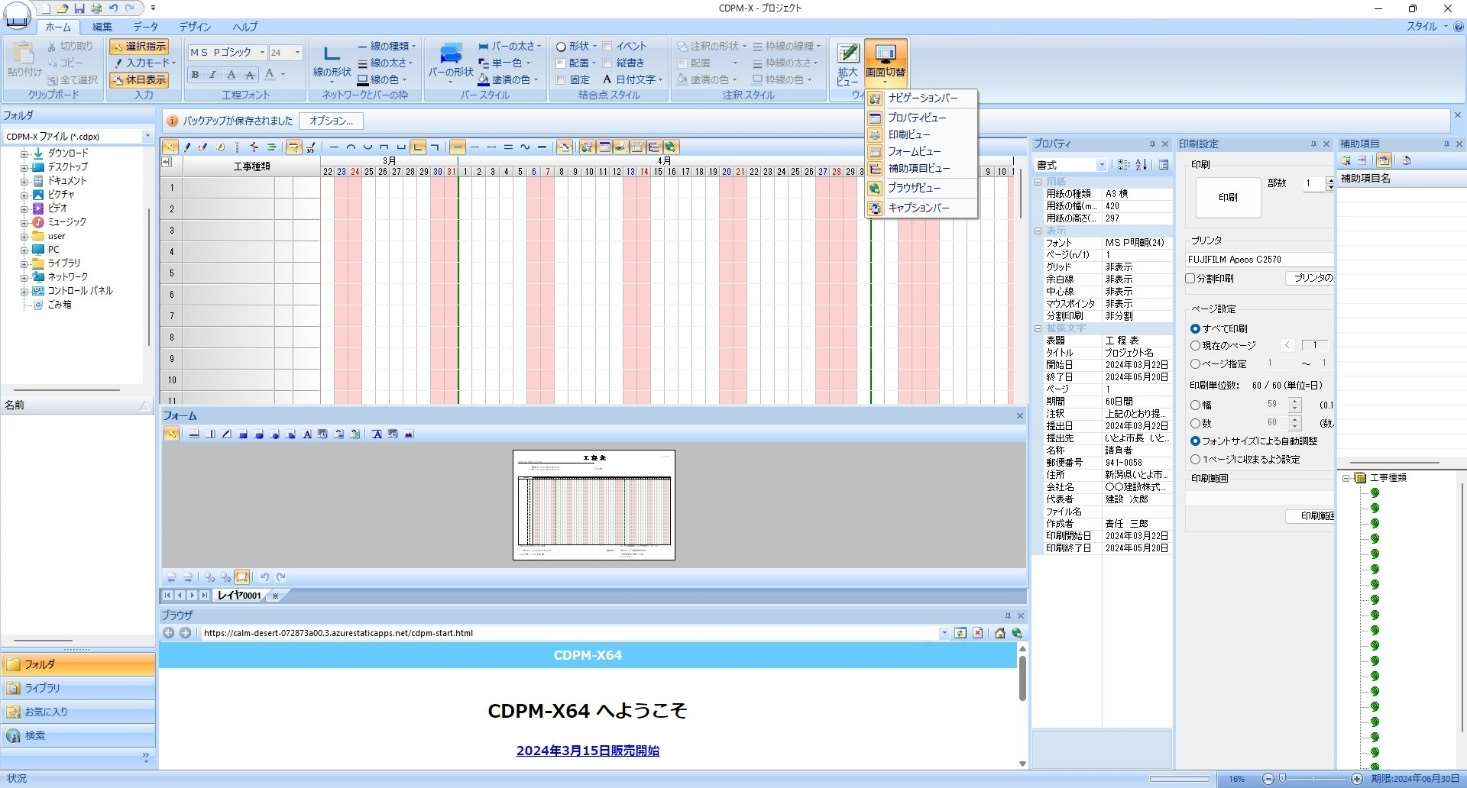

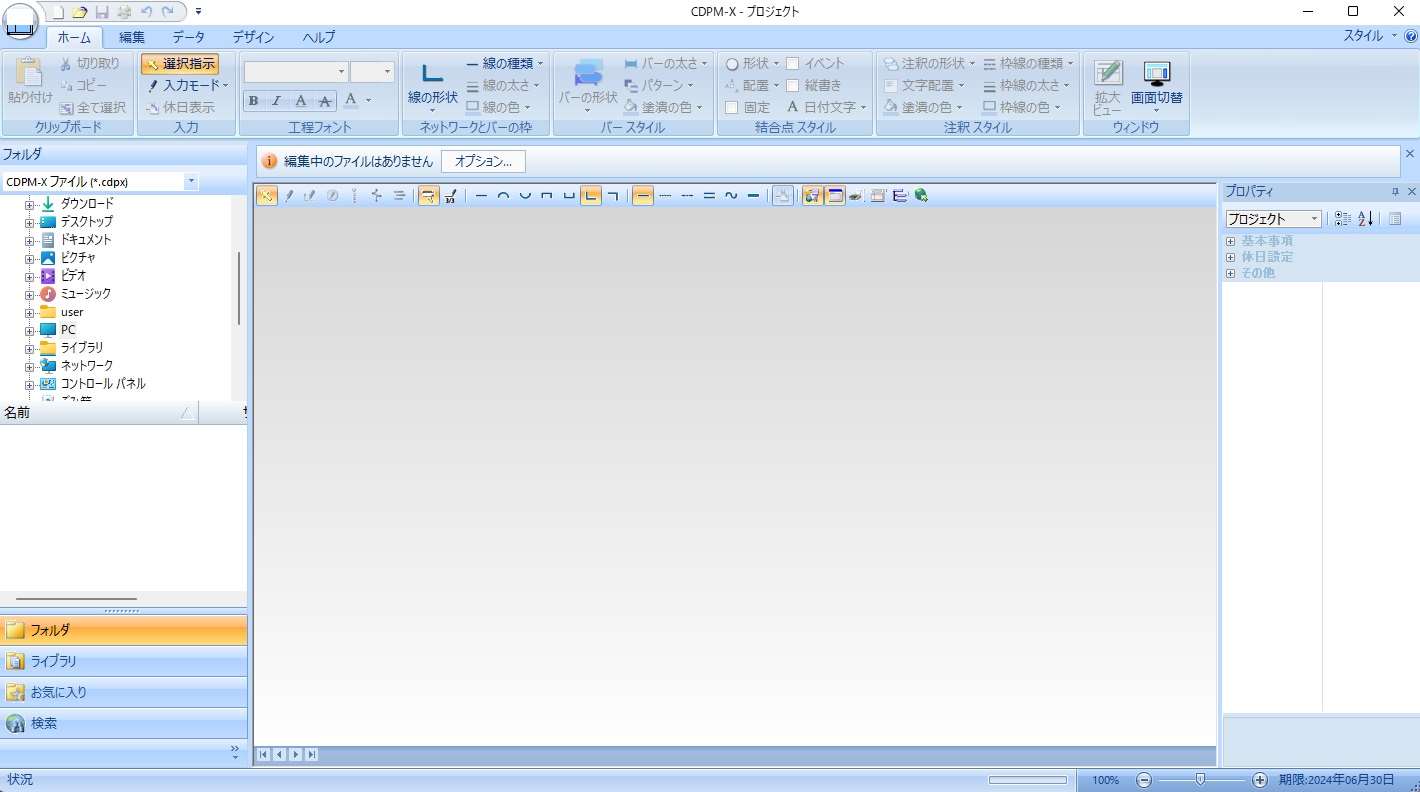

CDPM-X64 の画面構成ＣＤＰＭ－Ｘ64 を初めて起動したときの画面構成は、下の図の通りです。

図 p3
12345678
図 p3
図 p4
図 p4

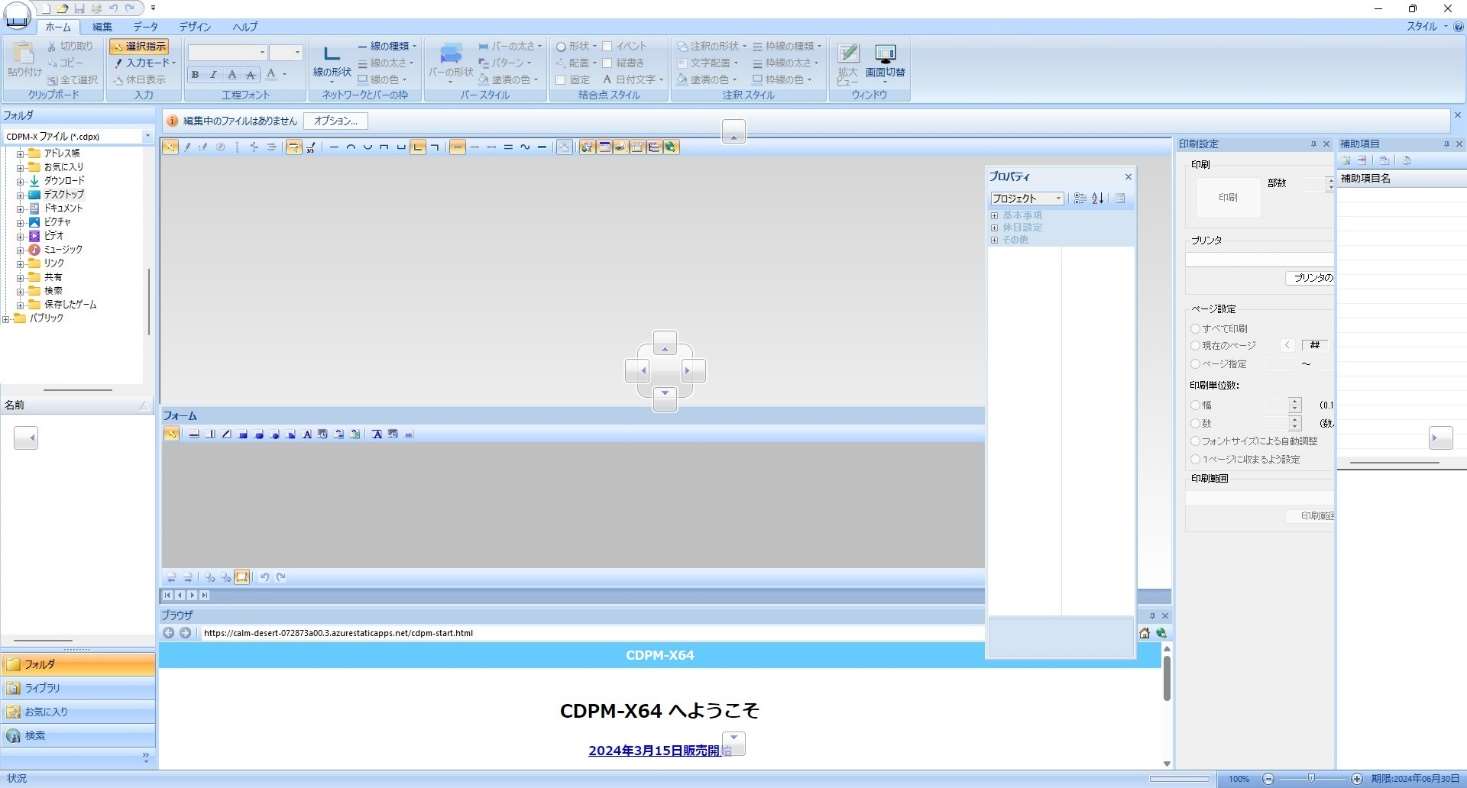

図 p5
図 p5
図 p5
図 p5

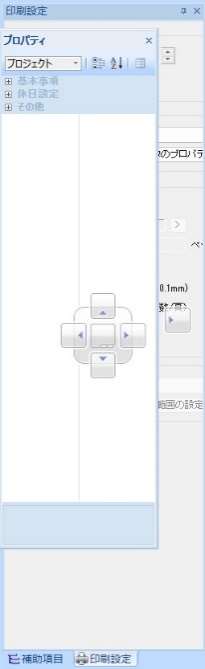

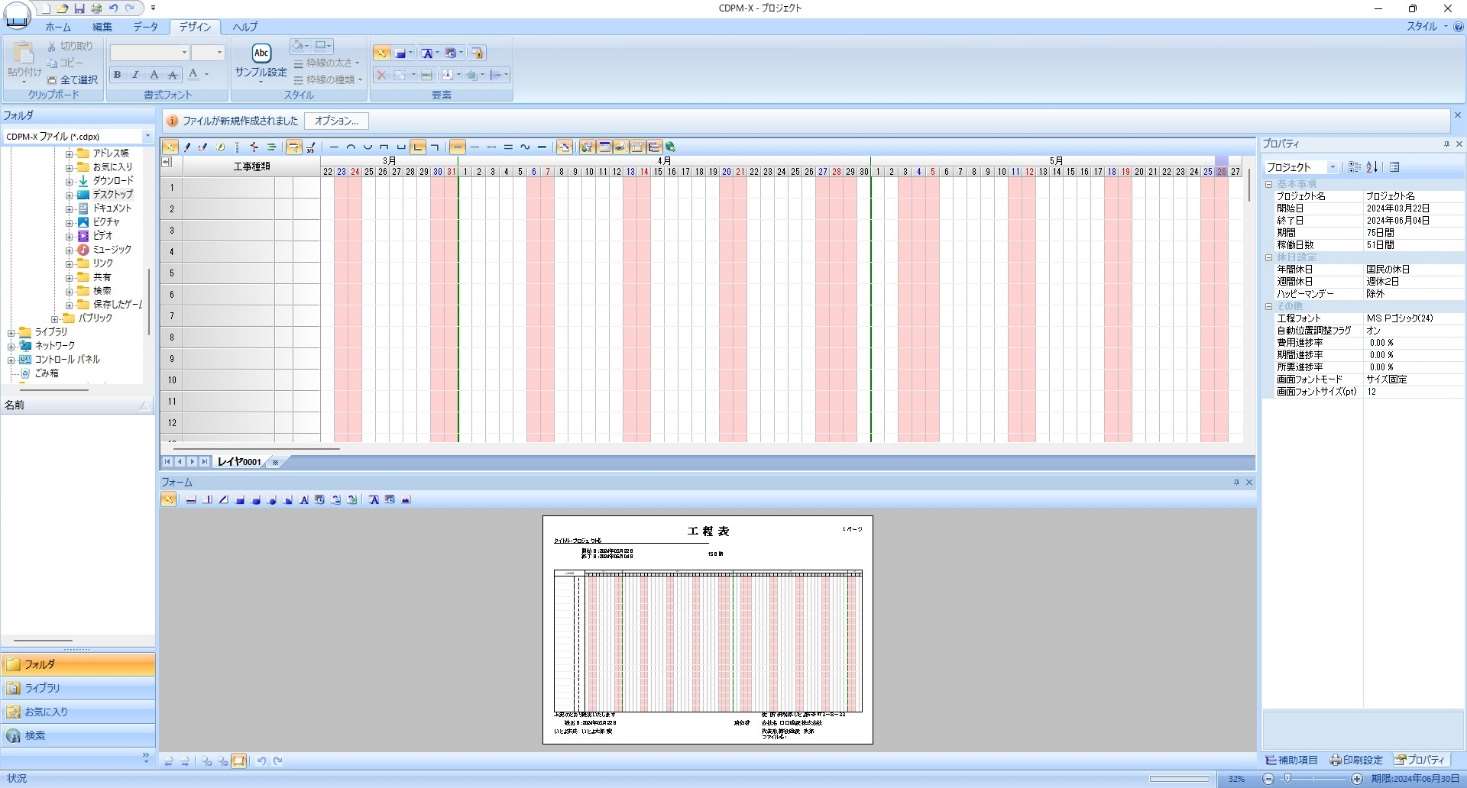

ビュー のタブ化

図 p6
図 p6
図 p6
図 p6

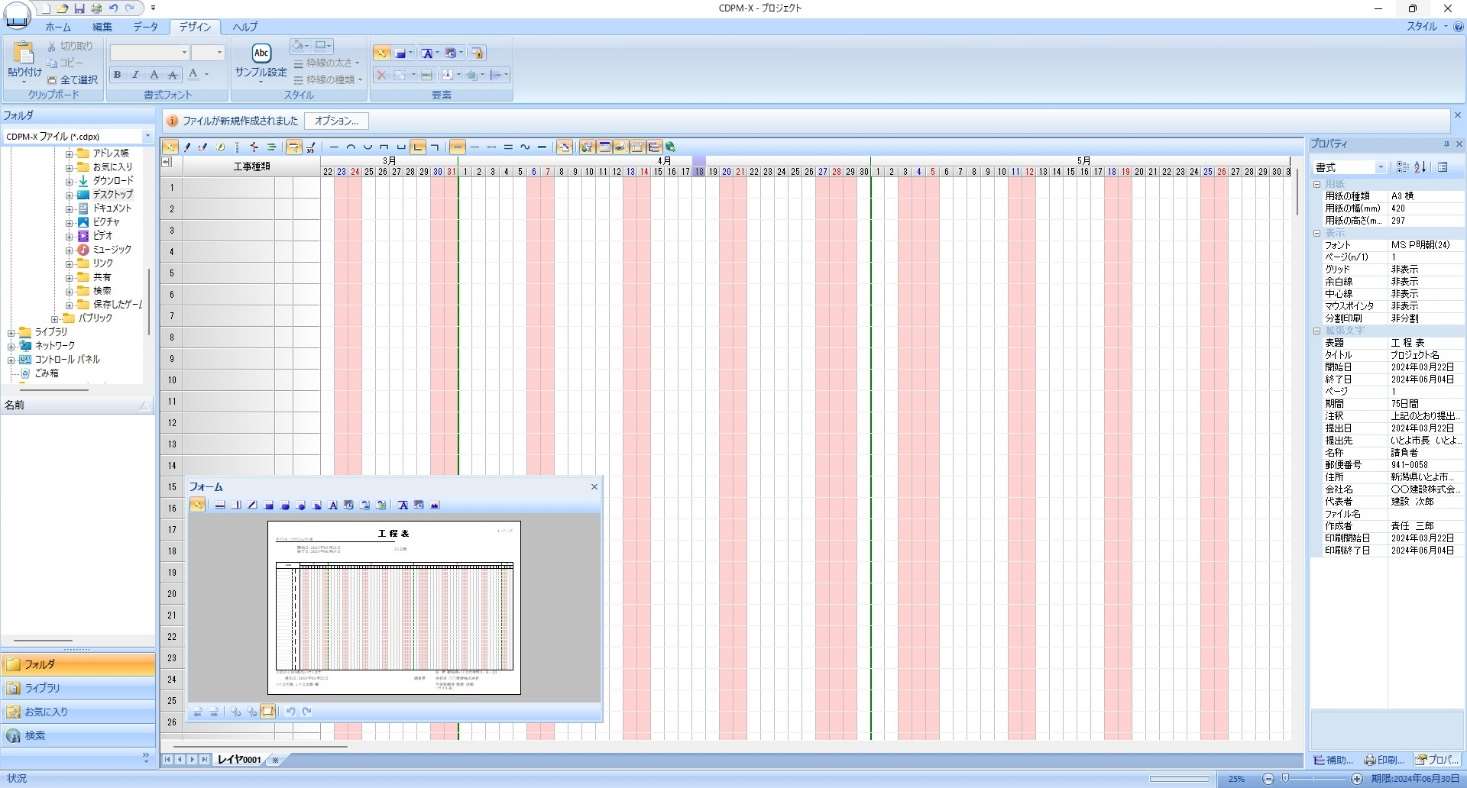

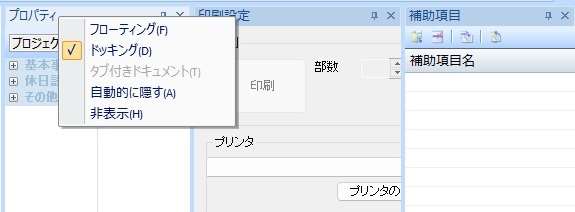

別の配置例です。

フォームビューをフローティングに設定しています。

フローティングに設定したビューのサイズは変更可能です。

図 p7
図 p7

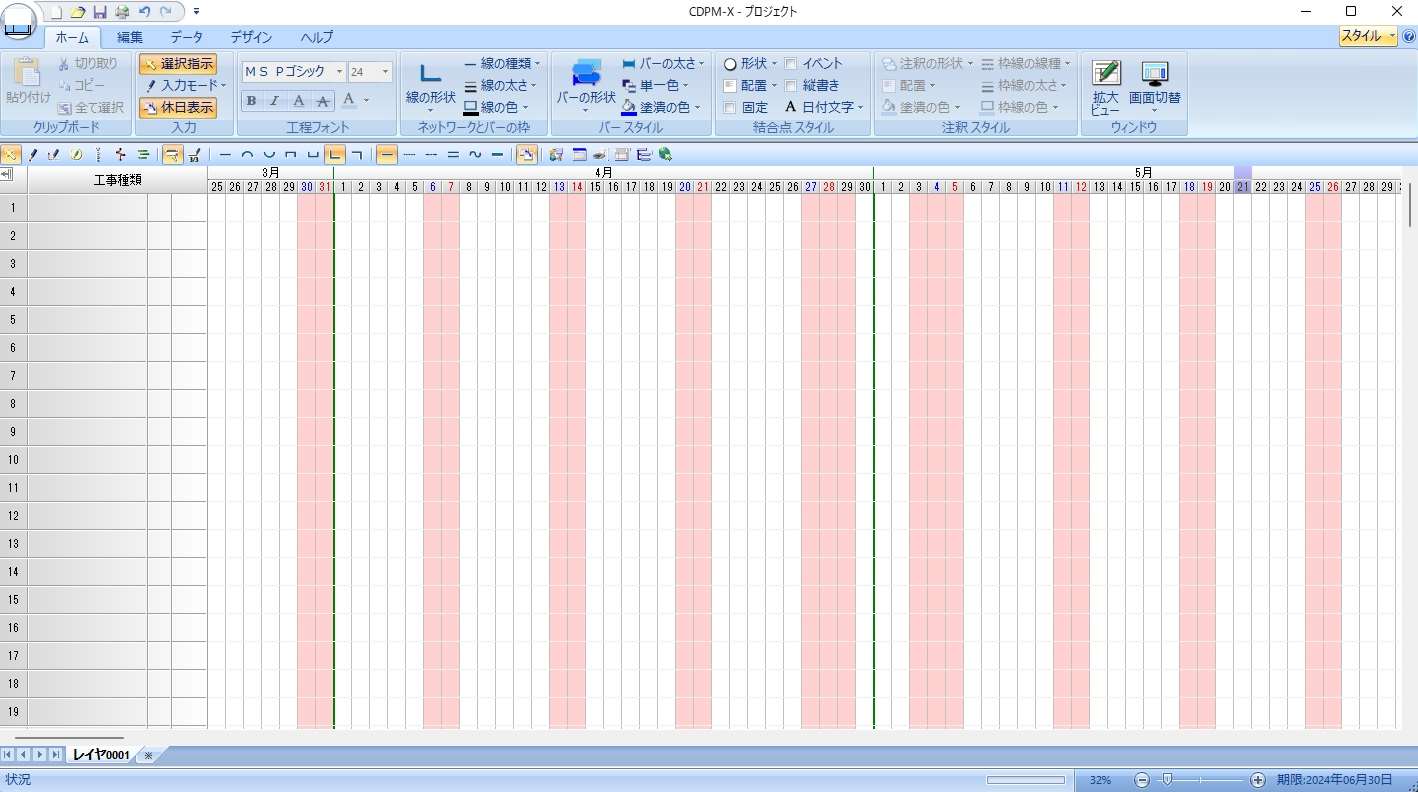

ビューやバーを全て閉じ、工程表示画面の設定も可能です。

図 p7
図 p7

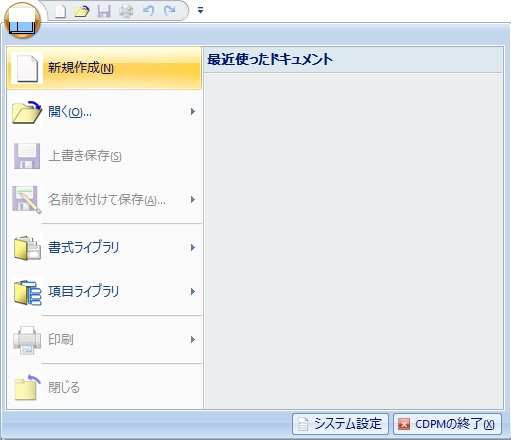

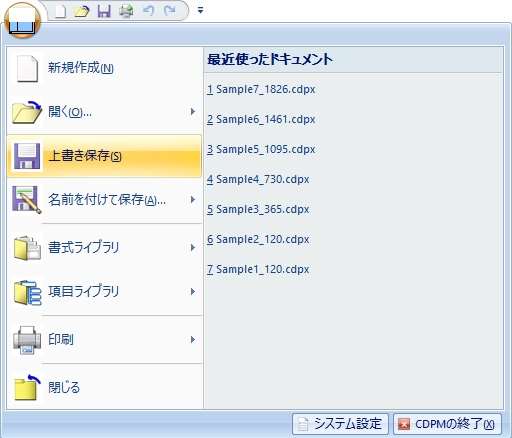

CDPM-X64 メニューボタン

CDPM-X64 のメニューボタンについて説明します。

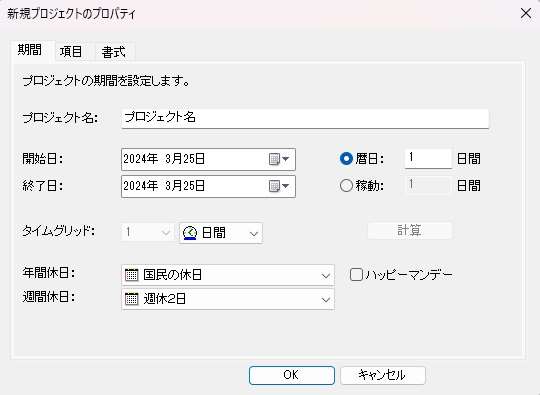

新規作成コマンド

図 p8
図 p8
図 p8
図 p8
図 p10
図 p10
図 p10
図 p10
図 p11
図 p11

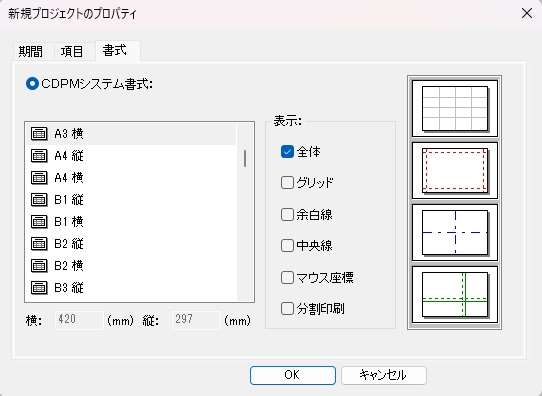

フォームビューの書式上に、余白線を表示したときの線の種類と色を設定します。枠内を左クリック、画面に余白線のプロパティを表示します。線種タブでは余白線の種類、色タブでは余白線の色を選択、その後<OK> ボタンを選択します。

図 p11
図 p11

フォームビューの書式上に、中央線を表示したときの線の種類と色を設定します。枠内を左クリック、画面に中央線のプロパティを表示します。線種タブでは中央線の種類、色タブでは中央線の色を選択、その後<OK> ボタンを選択します。

図 p11
図 p11

フォームビューの書式上に、分割線を表示したときの線の種類と色を設定します。枠内を左クリック、画面に分割線のプロパティを表示します。線種タブでは分割線の種類、色タブでは分割線の色を選択、その後<OK> ボタンを選択します。

図 p11
図 p11

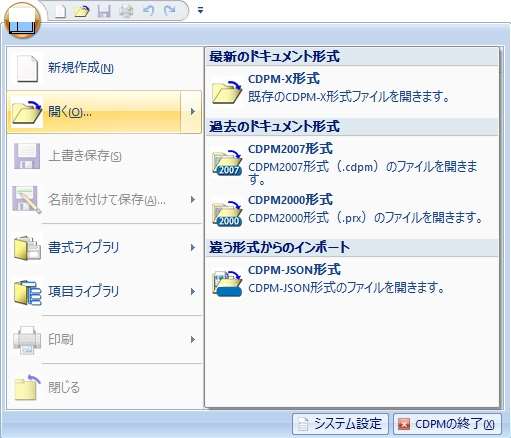

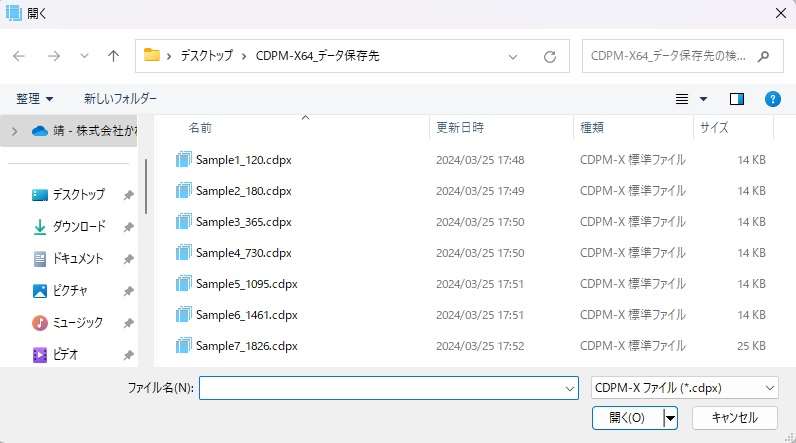

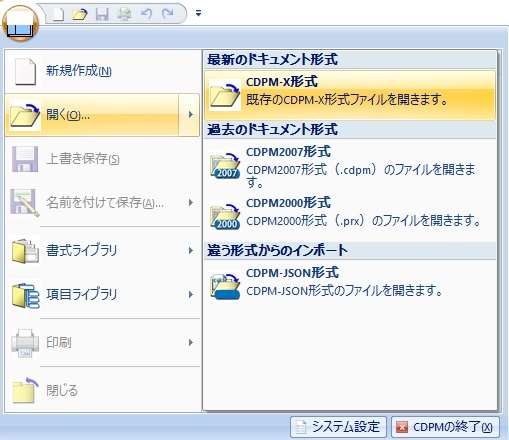

開くコマンド

図 p12
図 p12
図 p12
図 p12
図 p13
図 p13
図 p14
図 p14
図 p15
図 p15
図 p16
図 p16

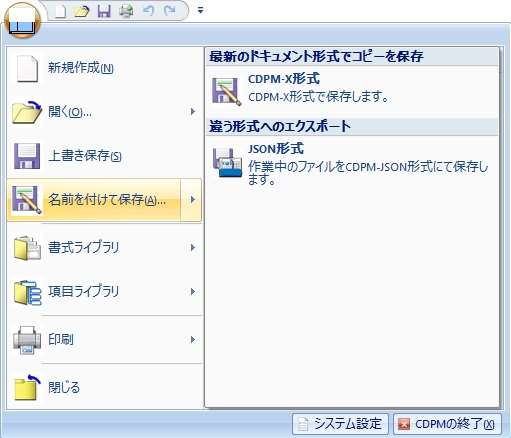

編集中のファイルに名前を付けて保存場所の選択し、CDPM-X のファイル形式で保存します。

このコマンドを選択すると、[名前を付けて保存]ダイアログボックスを画面に表示します。

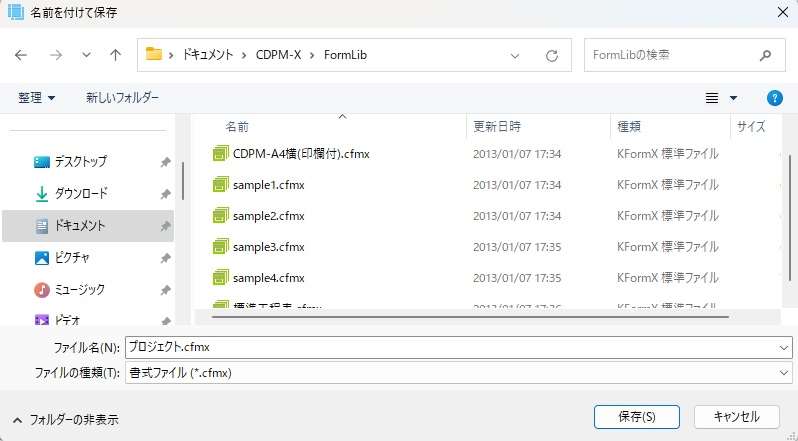

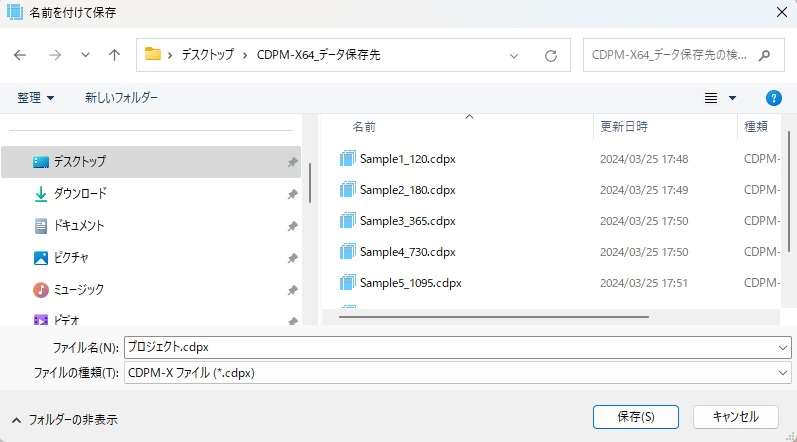

［名前を付けて保存］ダイアログボックス

図 p16
図 p16

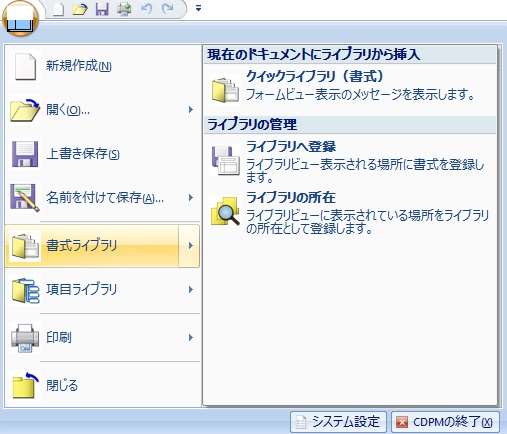

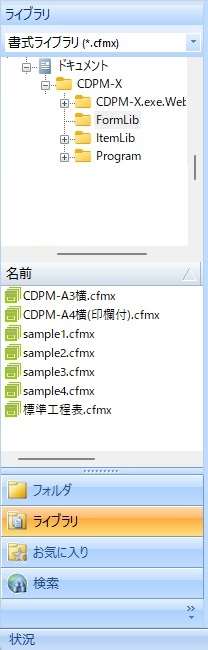

図 p18
②③④
図 p18
図 p18
図 p18

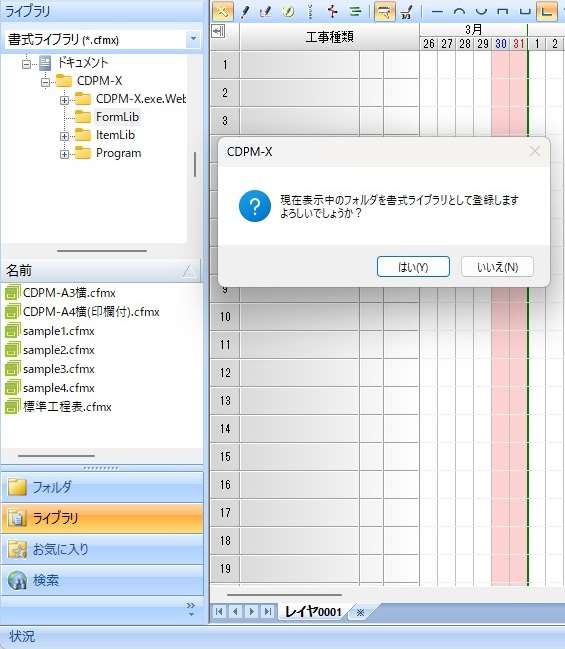

図 p19
図 p19
図 p19
図 p19

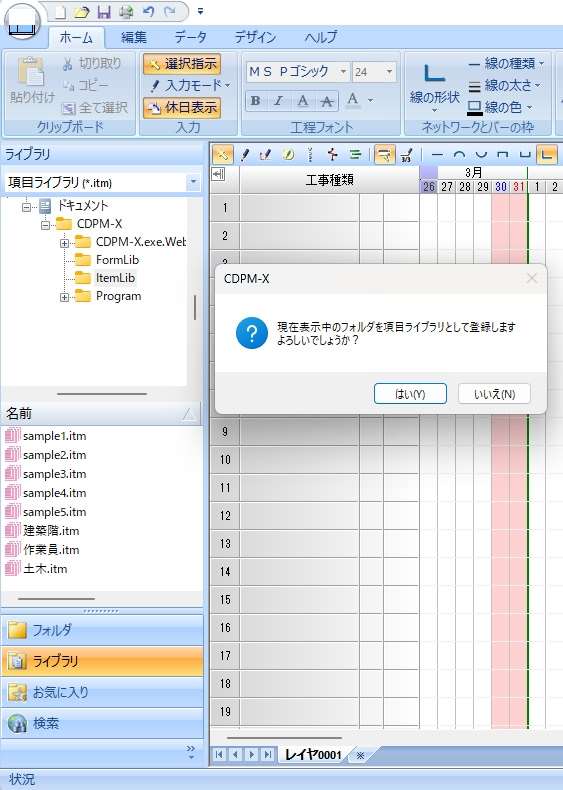

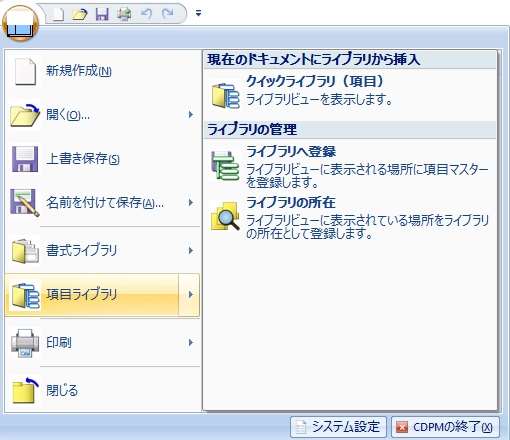

［項目ライブラリ］コマンド

図 p20
②③④
図 p20

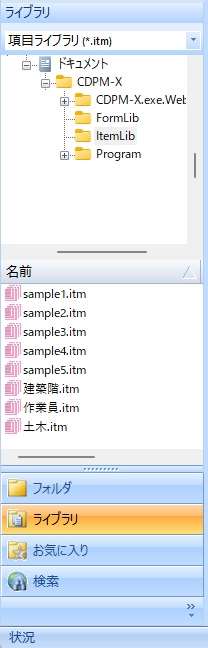

項目ライブラリから、使用する項目マスターを選択、または項目マスターを登録します。

コマンドの選択により、ダイアログボックスなどの表示が異なります。

①項目ライブラリ コマンド

②クイックライブラリ（項目） コマンド

図 p20
図 p20

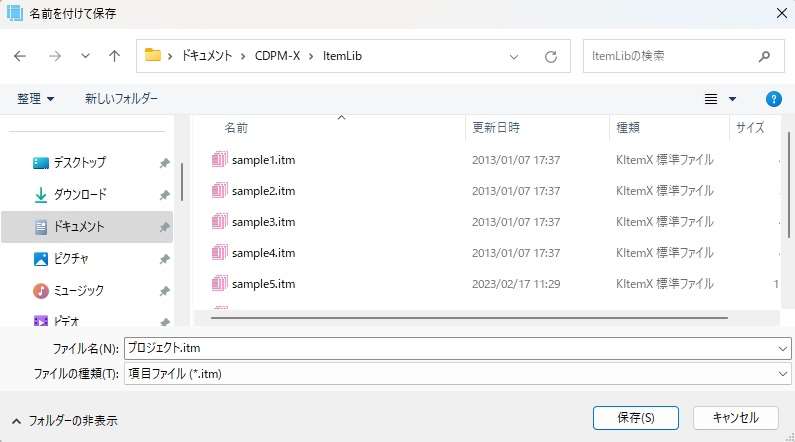

図 p21
図 p21
図 p21
図 p21

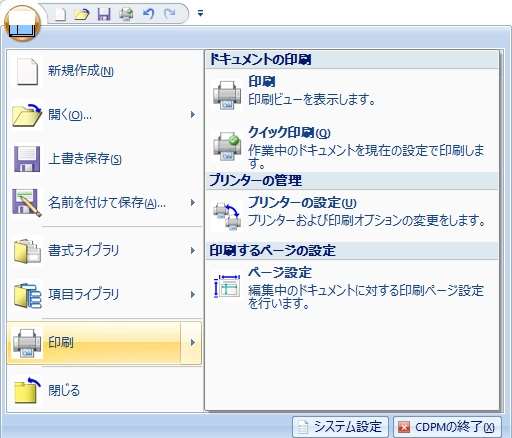

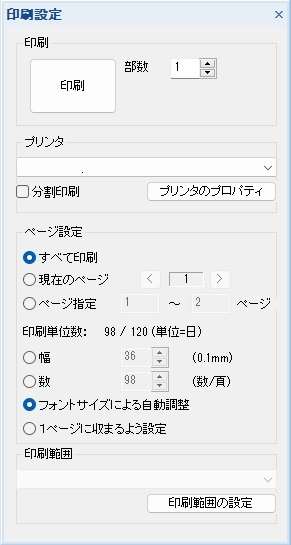

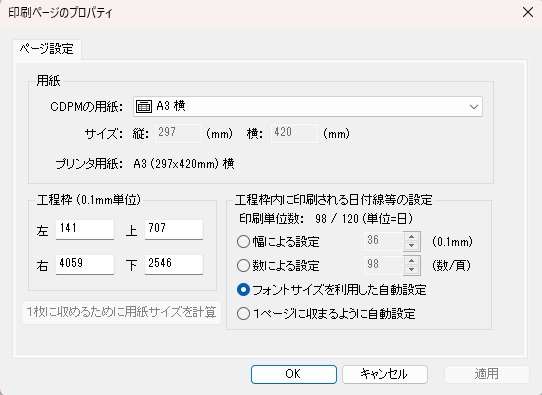

［印刷］コマンド

図 p22
②③④⑤
図 p22
図 p22
図 p22
図 p23
図 p23
図 p25
図 p25

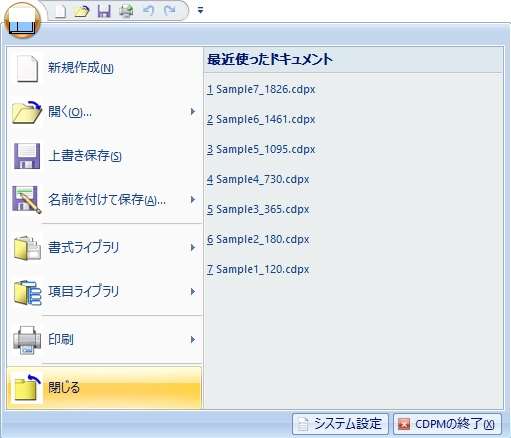

CDPM-X64 を閉じます。

図 p25
図 p25
図 p25
図 p25

CDPM の終了コマンドを選択すると、画面に保存するか否かを確認するダイアログボックスを表示し、いずれかのボタンを選択した後、最後にアプリケーションを終了します。

CDPM-X64 のフレームも閉じます。

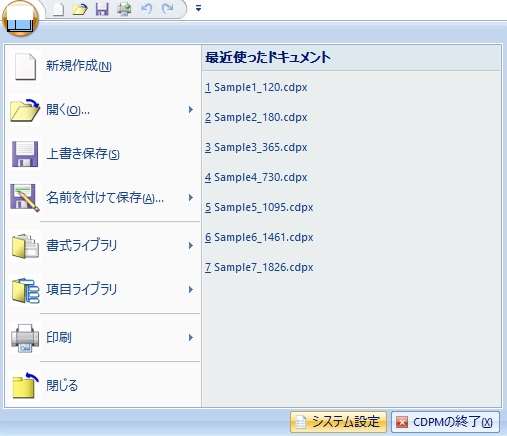

システム設定

図 p26
図 p26

新規作成のデータに反映する初期値を設定します。

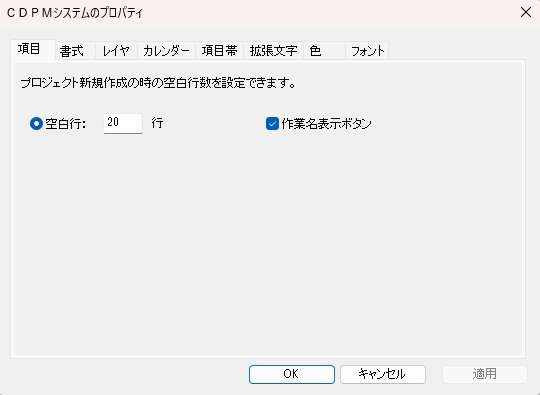

このコマンドを選択すると、画面に［CDPM システムのプロパティ］ダイアログボックスを表示します。

［項目］パネル

図 p26
図 p26

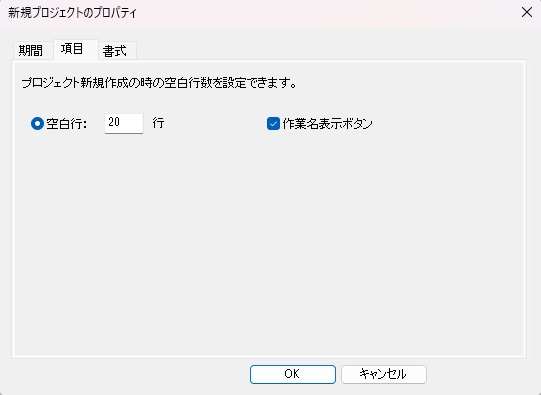

新規作成データの空白項目行数を設定します。

空白行：横に、数値を入力します。

※新規作成した後も、項目行の追加、削除の操作は行えます。

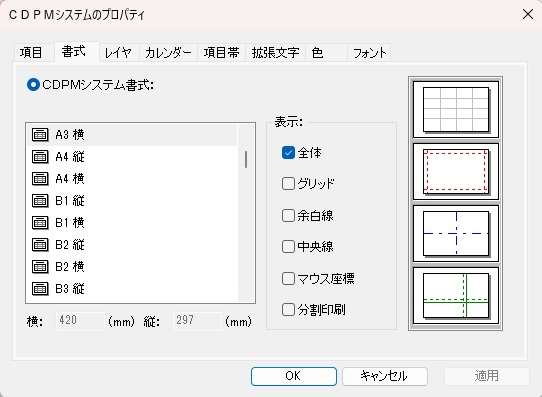

［書式］パネル

図 p27
図 p27
図 p27
図 p27

フォームビューの書式上に、余白線を表示したときの線の種類と色を設定します。枠内を左クリック、画面に余白線のプロパティを表示します。線種タブでは余白線の種類、色タブでは余白線の色を選択、その後<OK> ボタンを選択します。

図 p27
図 p27

フォームビューの書式上に、中央線を表示したときの線の種類と色を設定します。枠内を左クリック、画面に中央線のプロパティを表示します。線種タブでは中央線の種類、色タブでは中央線の色を選択、その後<OK> ボタンを選択します。

図 p28
図 p28

フォームビューの書式上に、分割線を表示したときの線の種類と色を設定します。枠内を左クリック、画面に分割線のプロパティを表示します。線種タブでは分割線の種類、色タブでは分割線の色を選択、その後<OK> ボタンを選択します。

図 p28
図 p28

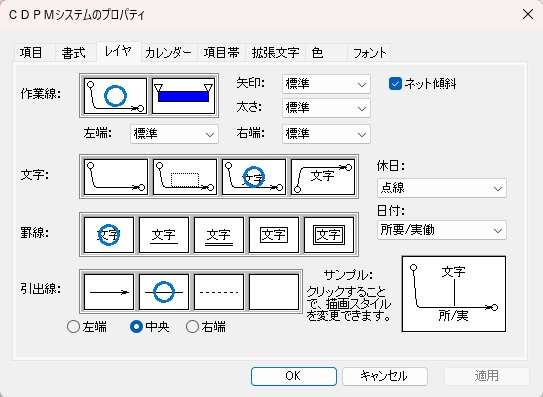

［レイヤ］パネル

図 p28
図 p28
図 p29
図 p29
図 p30
図 p30
図 p30
図 p30

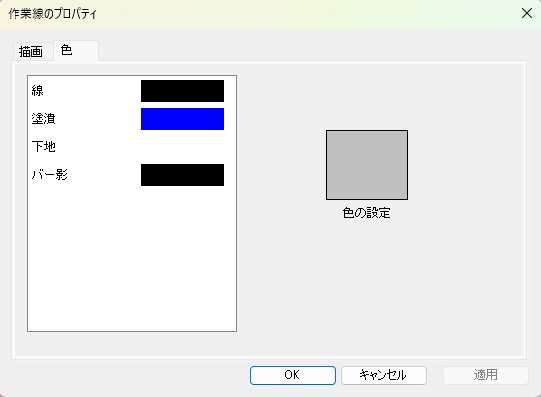

図 p31
図 p31
図 p31

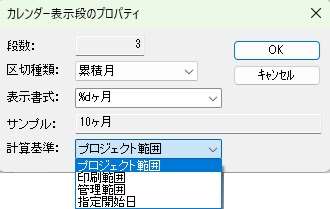

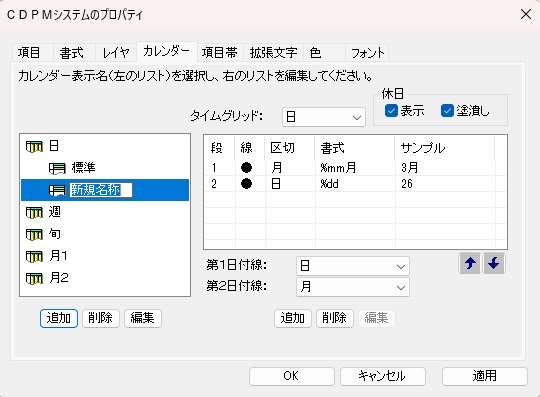

カレンダー表示段 リストボックスカレンダー表示名 リストボックス
図 p31

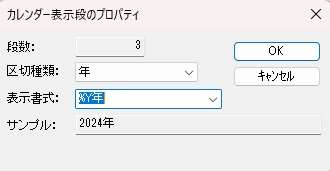

図 p33
図 p33
図 p33
図 p33

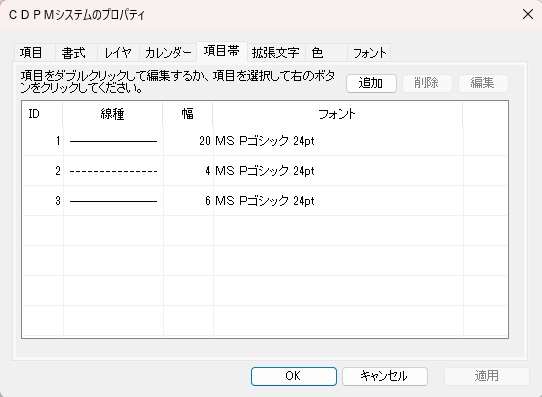

［項目帯］パネル

図 p33
図 p33

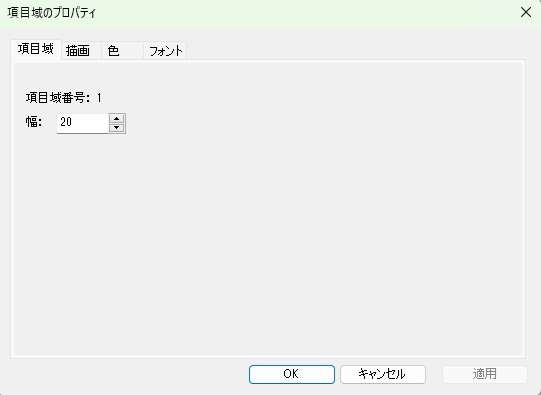

図 p34
図 p34

項目域の表示幅を、半角数値でテキストボックスに入力します。

数値1 が半角1 文字に該当します。印刷するときの表示幅は、文字のサイズの設定や印刷時の設定により異なります。

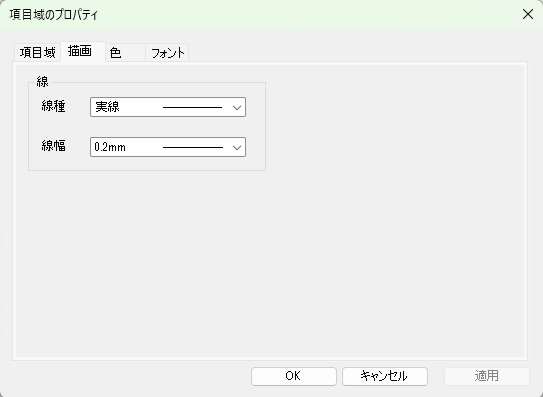

［描画］ パネル

図 p34
図 p34

各項目帯の右側に表示する縦線の種類と太さを選択します。

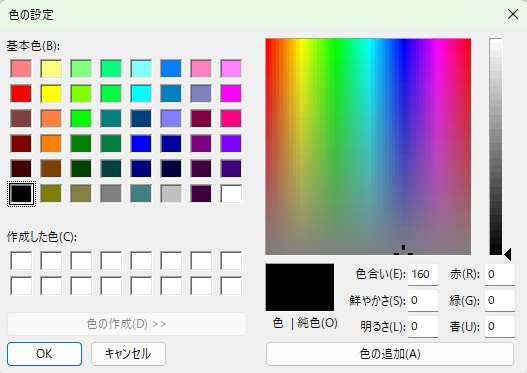

［色］ パネル

図 p35
図 p35
図 p35
図 p35

［フォント］パネル

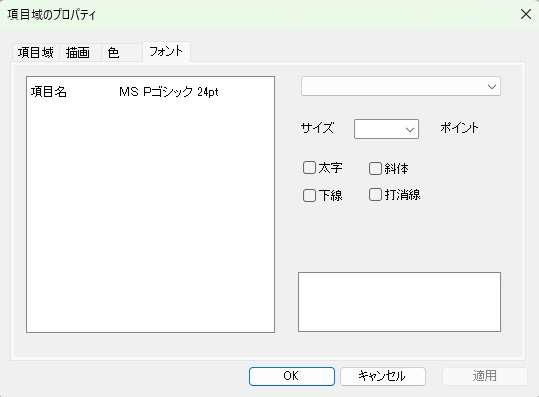

図 p35
図 p35

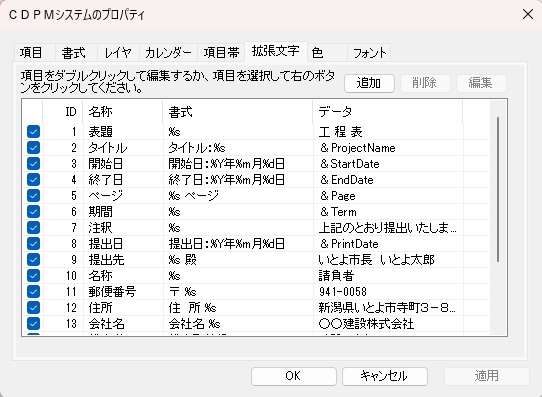

図 p36
図 p36

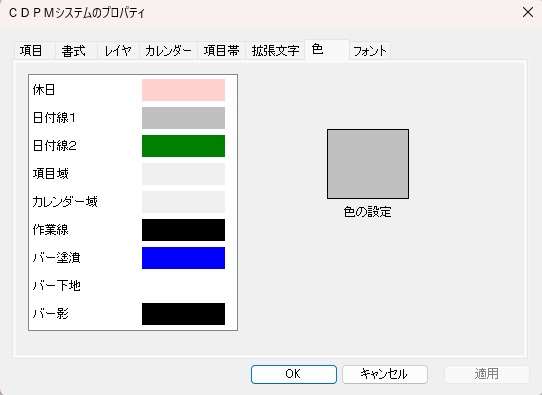

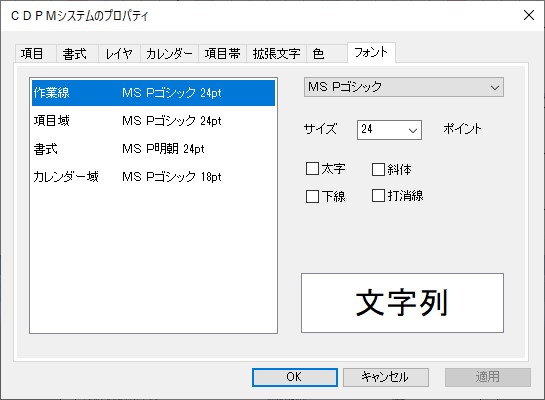

図 p39
図 p39
図 p39
図 p39

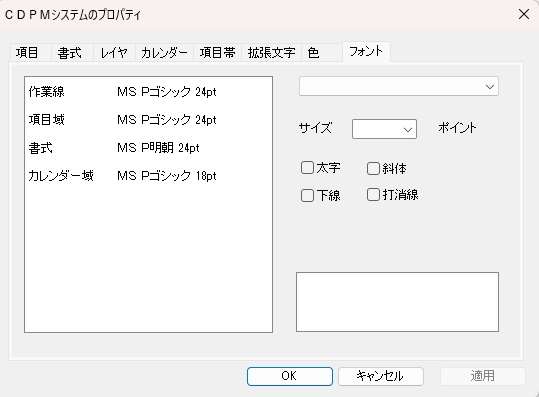

［フォント］パネル

図 p40
図 p40

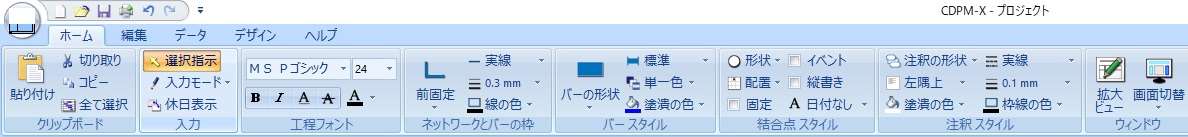

図 p41
図 p41
図 p41
図 p41
図 p41
図 p41
図 p42
図 p42
図 p43
図 p43
図 p44
図 p44

ネットワーク作業線の線種・線形とバーチャート作業線の枠線は同一設定になります。バーチャート表示で点線・一点鎖線を選択したときは、バーチャートの表現ではなく、そのままネットワーク表現の点線・一点鎖線を表示します。

線の形状

図 p44
図 p44
図 p44
図 p44
図 p45
図 p45
図 p45
図 p45
図 p45
図 p45

バースタイルグループには、［バーの形状］・［バーの太さ］・［パターン］・［塗潰の色］のコマンドを表示します。バーチャート作業線に対して設定を行います。

バーの形状

図 p45
図 p45

バーチャート作業線の両端の形状を指定します。

単数及び複数のバーチャート作業線を選択した後、リストから選択すると、バーの形状に反映します。

異なる形状のバーチャート作業線を選択したときは、「・・・」と表示します。

バーの太さ

図 p45
図 p45

バーチャート作業線の太さを指定します。

単数及び複数のバーチャート作業線を選択した後、リストから選択すると、バーの太さに反映します。

異なる太さのバーチャート作業線を選択したときは、「混在」と表示します。

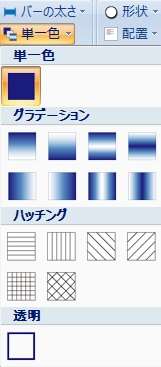

パターン

図 p46
図 p46
図 p46
図 p46
図 p46
図 p46

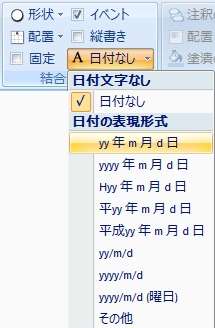

結合点スタイルには、［形状］・［配置］・［固定］・［イベント］・［縦書］・［日付文字］のコマンドを表示します。

形状

図 p46
図 p46

結合点の形状を指定します。

単数及び複数の結合点を選択し、リストから選択すると、結合点の形状に反映します。

異なる形状の結合点を選択したときは、「混在」と表示します。

配置

図 p47
図 p47
図 p47
図 p47
図 p48
図 p48

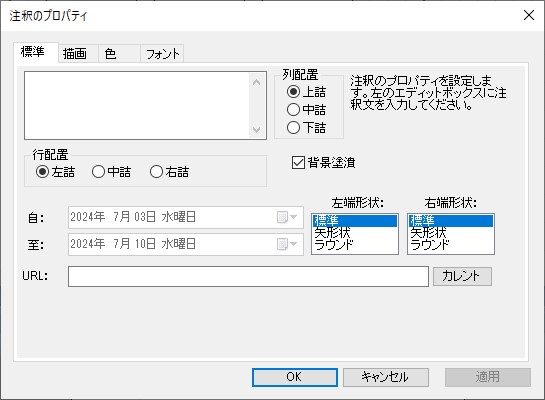

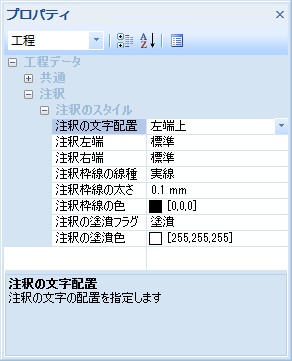

注釈（コメントボックス）の両端の形状を指定します。

単数、または複数の注釈を選択した後、リストから選択すると注釈の形状に反映します。

配置

図 p48
図 p48

注釈（コメントボックス）に入力した文字列の配置を指定します。

単数、または複数の注釈を選択した後、リストから選択すると文字列の配置に反映します。

異なる文字配置の注釈を選択したときは、「混在」と表示します。

塗潰の色

図 p48
図 p48

注釈（コメントボックス）の塗潰の色を指定します。

単数、または複数の注釈を選択した後、カラーポップアップから選択すると、塗潰しの色に反映します。

異なる塗潰の色の注釈を選択したときは、「黒」を表示します。

枠線の線種

図 p48
図 p48

注釈（コメントボックス）の枠線の線種を指定します。

単数、または複数の注釈を選択した後、リストから選択すると、注釈枠線の線種に反映します。

異なる枠線の線種の注釈を選択したときは、「混在」と表示します。

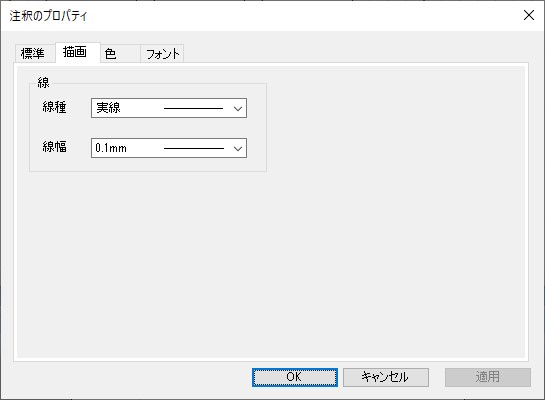

枠線の太さ

図 p48
図 p48

注釈枠線の太さは、画面に表示するリストから指定します。

単数及び複数の注釈を選択した後、リストから選択すると、枠線の太さに反映します。

異なる線の太さの注釈を選択したときは、「混在」と表示します。

枠線の色

図 p49
図 p49

注釈（コメントボックス）の枠線の色を指定します。

単数、または複数の注釈を選択した後、カラーポップアップから色を選択すると、注釈枠線の色に反映します。

異なる線の太さの注釈を選択したときは、「混在」と表示します。

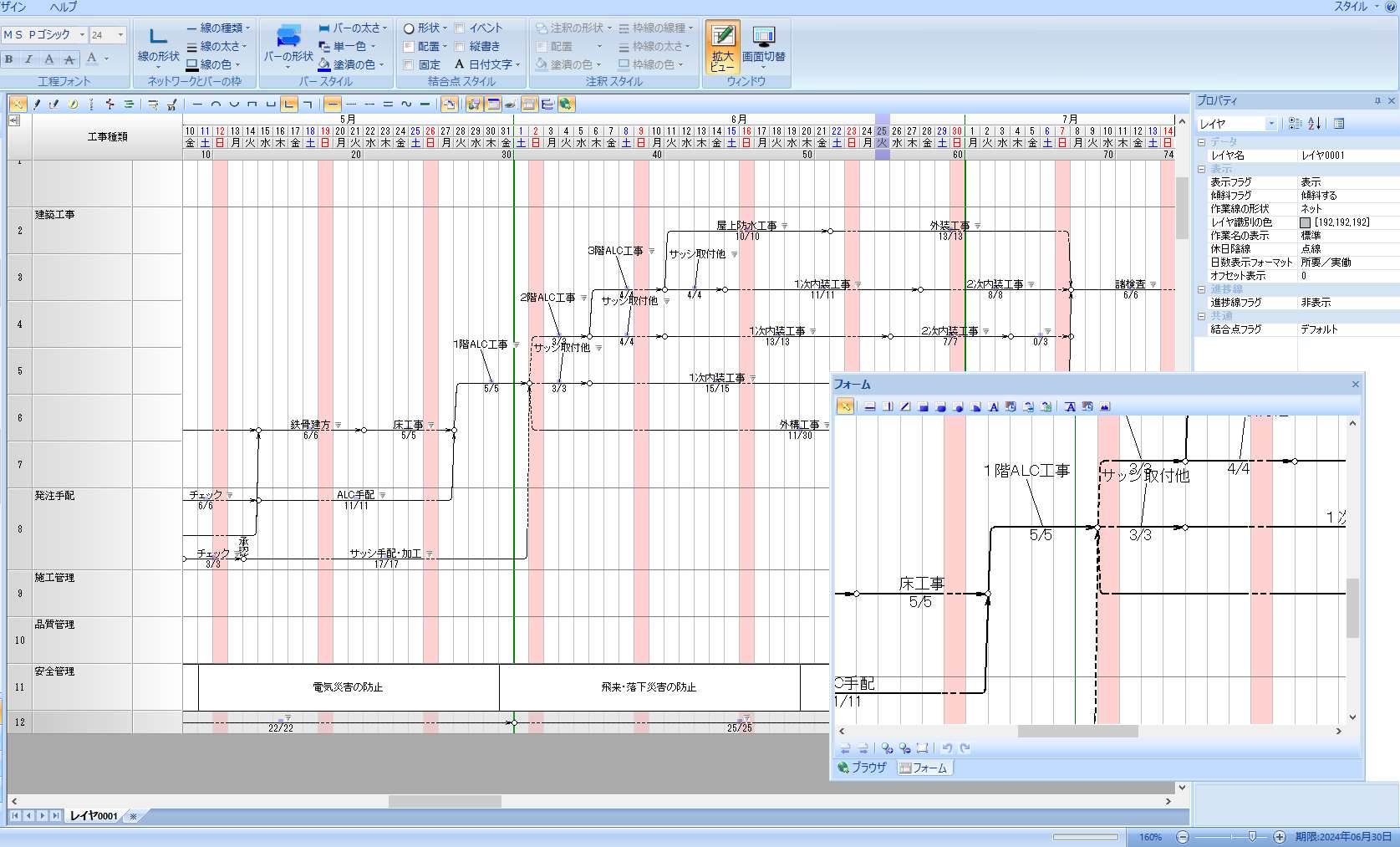

［ウィンドウ］グループ

図 p49
図 p49
図 p49
指定した範囲を拡大表示範囲指定
図 p49

画面切替

図 p50
図 p50
図 p50
図 p50

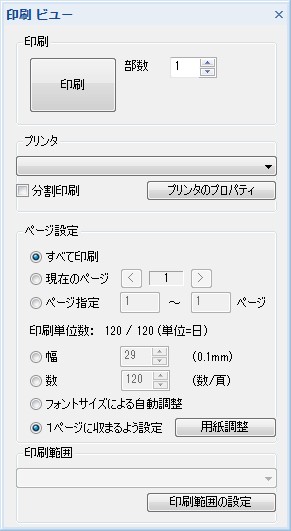

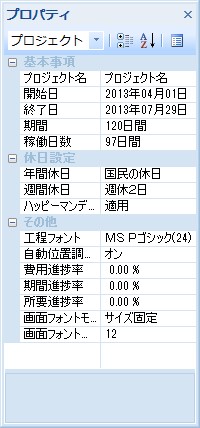

図 p51
図 p51
図 p51
図 p51
図 p52
図 p52

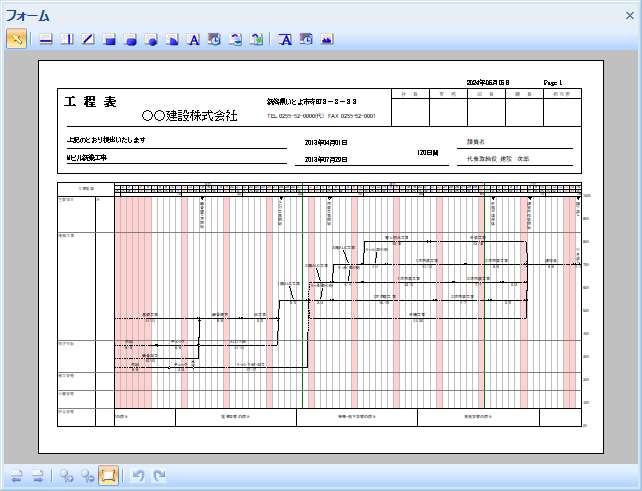

CDPM の書式を表示します。

書式を作成したり、累積線（S 字カーブ）を表示したりをフォームビューで行います。

フォームビューは、フレームにドッキングや他のビューとのタブ化またはフローティングとして任意の場所に配置します。

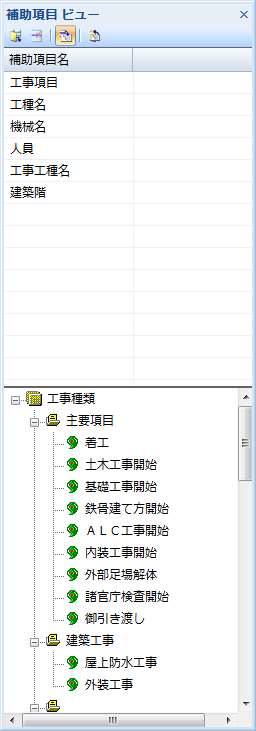

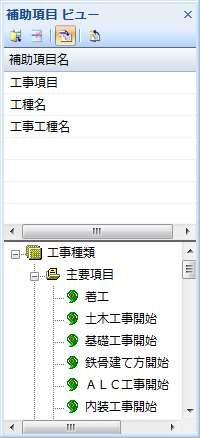

補助項目ビュー

図 p52
図 p52

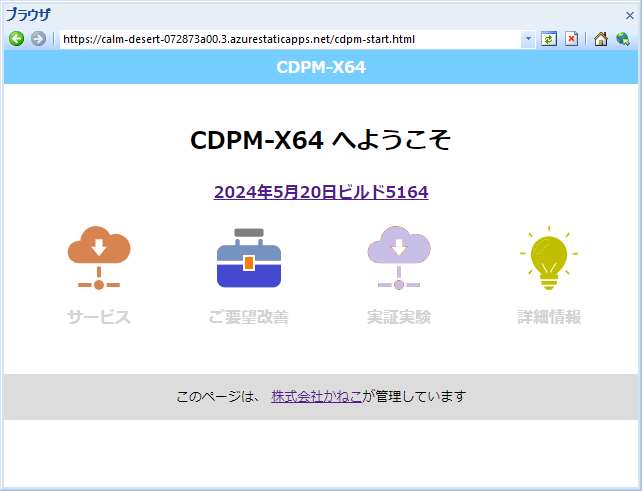

図 p53
図 p53
図 p53
図 p53

キャプションバーでは、CDPM のファイルの情報を表示します。

バックアップファイルが作成されたときなど、情報を表示します。

オプションボタンからは、クイックアクセルツールバーをカスタマイズを行えます。

CDPM-X64 編集タブ

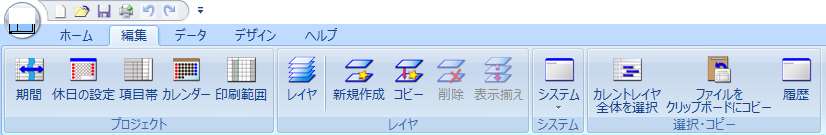

図 p54
図 p54

編集タブをグループごとに区切り説明をします。

［プロジェクト］グループ

プロジェクトグループには、［期間］［休日の設定］［項目帯］［印刷範囲］が含まれます。

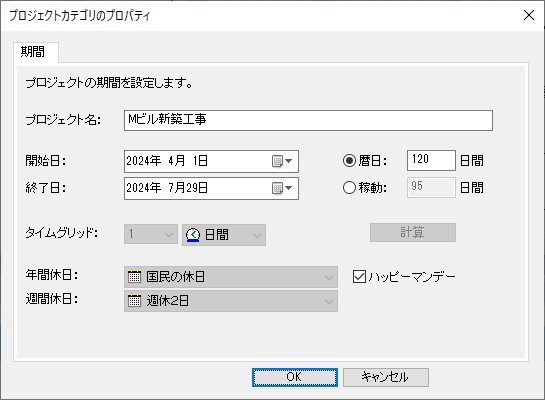

期間

プロジェクトの期間を編集します。

図 p54
図 p54

プロジェクトカテゴリのプロパティダイアログボックスが表示されます。

開始日及び終了日、期間の編集を行います。

ハッピーマンデーの適用/除外も切り替えることができます。

休日の設定

プロジェクトの年間休日・週間休日を編集します。

図 p55
図 p55
図 p55
図 p55

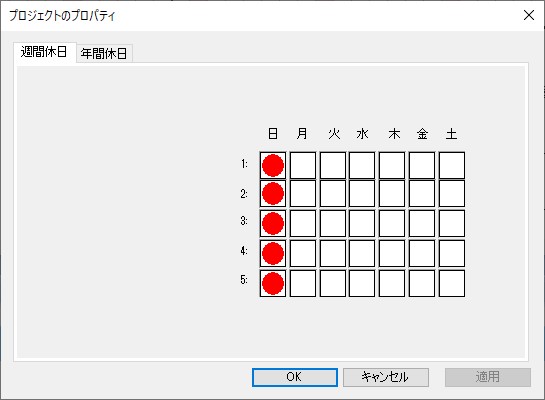

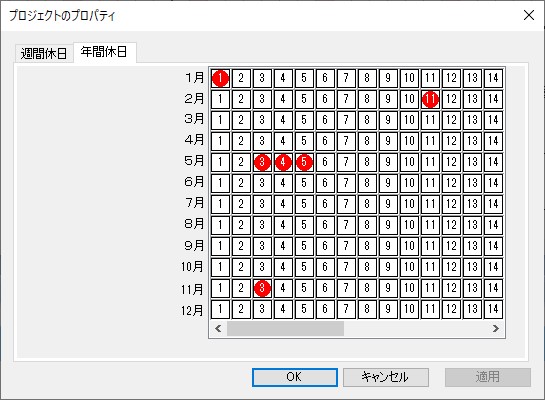

プロジェクトのプロパティダイアログボックスが表示されます。週間休日と年間休日にわけて編集することができます。

選択されている●が休日となります。

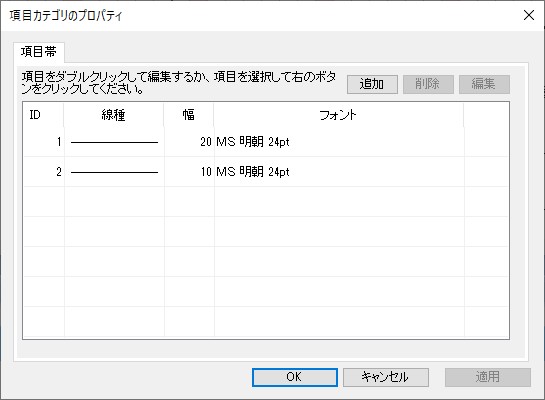

項目帯

プロジェクトの項目帯を編集します。

図 p55
図 p55
図 p56
図 p56

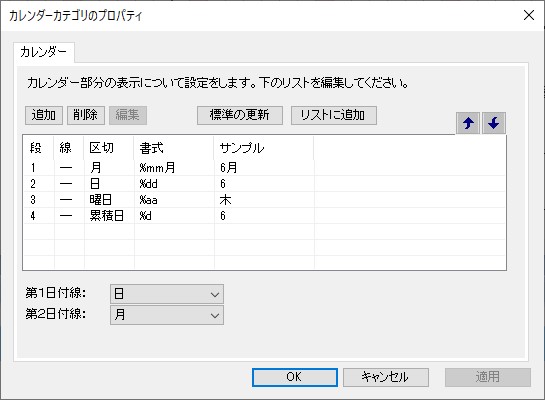

図 p56
図 p56

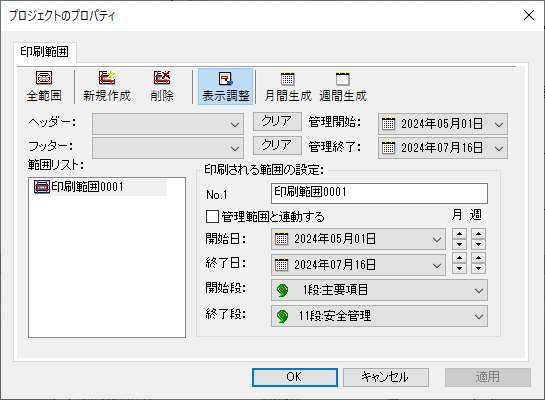

印刷範囲の追加・削除・編集を行います。

図 p57
図 p57

全範囲

範囲リストで選択されている印刷範囲に対して、プロジェクト全体を印刷範囲とします。

図 p57
図 p57

新規作成

印刷範囲を新規に作成します。範囲リストに新たに追加され、期間及び段の設定を行います。

図 p57
図 p57

削除

印刷範囲を削除します。範囲リストから選択し削除を行います。

図 p57
図 p57

表示調整

作業名がページ外へ途切れてしまうような印刷範囲の設定の場合、作業名がページ内に表示されるように調整します。

図 p57
図 p57

月間生成

月毎の印刷範囲を自動的に作成します。

印刷範囲の月間生成ダイアログボックスが表示されます。

図 p57
図 p57
図 p57
図 p57

週間生成

週毎の印刷範囲を自動的に作成します。

印刷範囲の週間生成ダイアログボックスが表示されます。

図 p57
図 p57

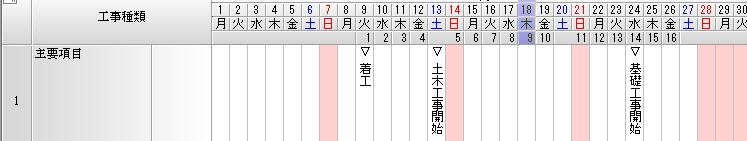

図 p58
図 p58
図 p58
図 p58

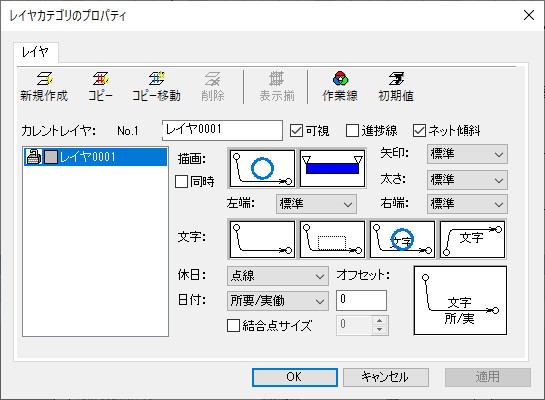

p59
図 p59
図 p59

新規作成

作業中の工程表に結合点や作業線などのデータを含まない新しいレイヤを追加します。

図 p59
図 p59

コピー

新しいレイヤを追加し、そのレイヤにリストボックスで選択されているレイヤに含まれる作業線などのデータをコピーします。

図 p59
図 p59

コピー移動

新しいレイヤを追加し、そのレイヤにリストボックスで選択されているレイヤに含まれる作業線などのデータをコピーし、新しく追加されてレイヤがカレントレイヤとして選択されます。

図 p59
図 p59

削除

リストボックスで選択されているレイヤを削除します。削除の対象となるレイヤに作業線などのデータが含まれている場合は削除を確認するメッセージが表示されます。

図 p59
図 p59

表示揃

カレントレイヤに設定されている作業線の表示モードを、すべてのレイヤに対して同じになるように揃えます。

図 p59
図 p59

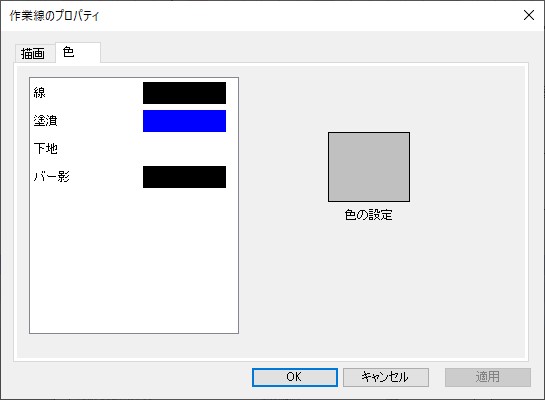

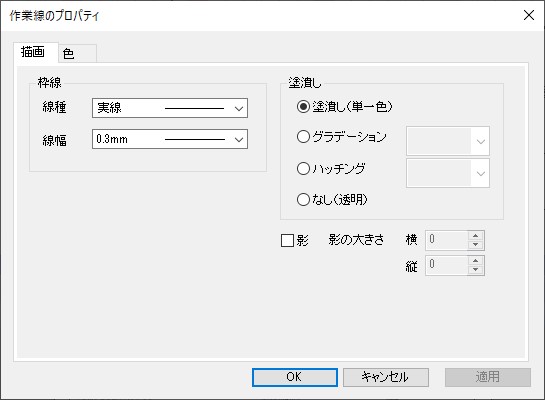

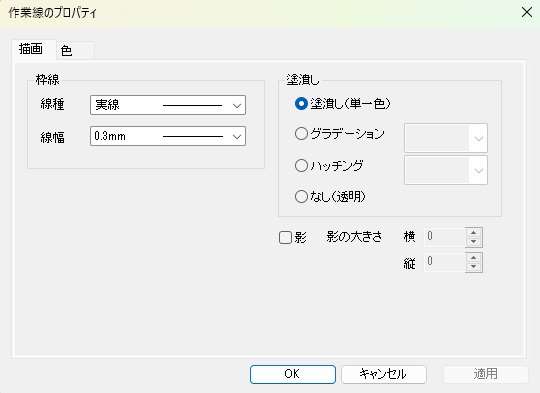

作業線

作業線のプロパティダイアログボックスが表示されます。

［描画］パネル

図 p59
図 p59
図 p60
図 p60

線ネット作業線の色・バー作業線の枠線の色を指定します。（同色）

塗潰バー作業線の色を指定します。

下地バー作業線の背景の色を指定します。

（ハッチングを選択した場合の背景色）

バー影

バー作業線の影の色を指定します。

図 p60
図 p60
図 p62
図 p62
図 p63
図 p63

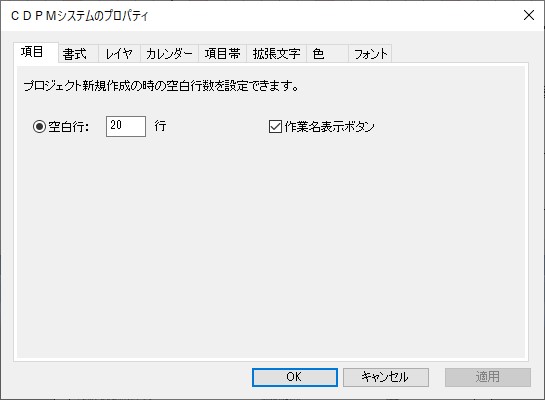

図 p64
図 p64
図 p64
図 p64
図 p65
図 p65
図 p65
図 p65

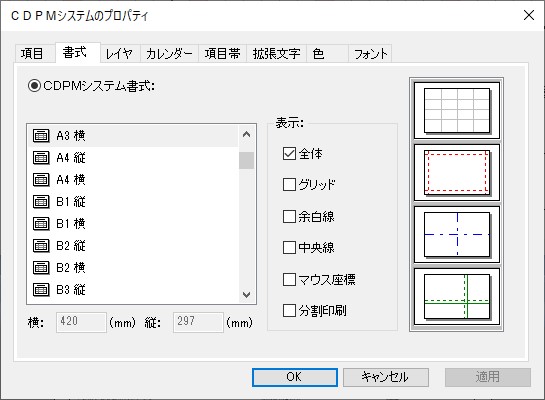

書式の編集画面で、グリッドを表示したときの罫線の種類と色を設定します。グリッドに使う罫線の種類と色を選んで、<OK> ボタンを選択すると設定できます。

図 p65
図 p65

書式の編集画面で、余白線を表示したときの罫線の種類と色を設定します。

余白線に使う罫線の種類と色を選んで、<OK> ボタンを選択すると設定できます。

図 p66
図 p66

書式の編集画面で、中央線を表示したときの罫線の種類と色を設定します。

中央線に使う罫線の種類と色を選んで、<OK> ボタンを選択すると設定できます。

図 p66
図 p66

書式の編集画面で、分割線を表示したときの罫線の種類と色を設定します。

分割線に使う罫線の種類と色を選んで、<OK> ボタンを選択すると設定できます。

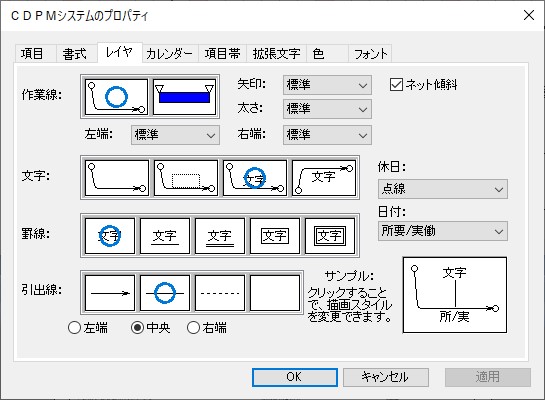

［レイヤ］パネル

図 p66
図 p66
図 p67
図 p67
図 p68
図 p68
図 p68
図 p68
図 p69
図 p69

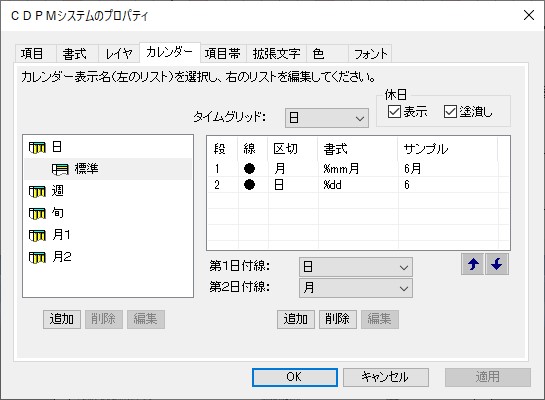

図 p70
図 p70

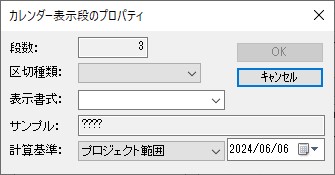

図 p71
図 p71

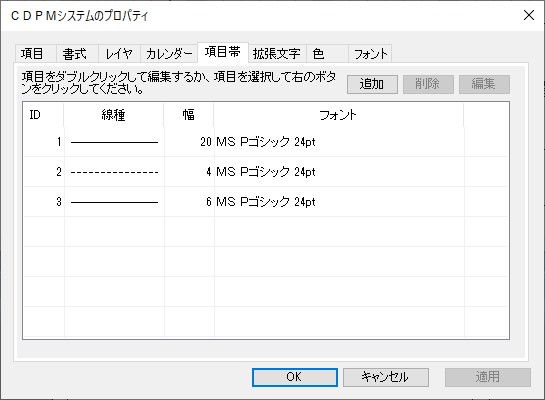

図 p72
図 p72
図 p73
図 p73

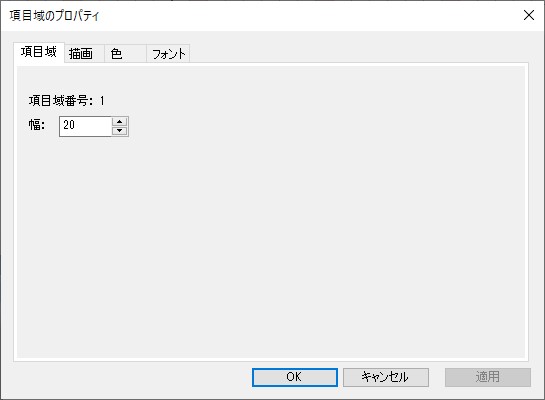

項目域の表示幅を、半角数値でテキストボックスに入力します。

数値1 が半角1 文字とします。実際に印刷される幅は、それぞれの文字の大きさによって異なります。

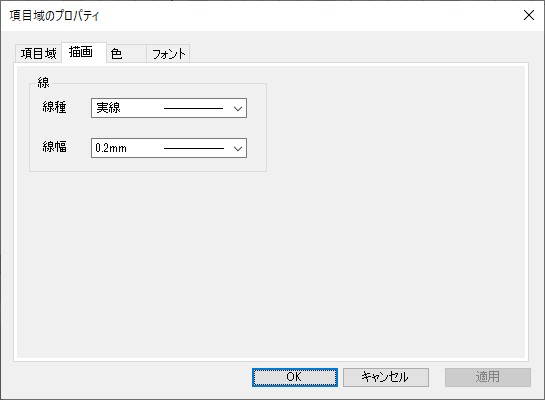

［描画］ パネル

図 p73
図 p73

項目帯の右側に引かれる縦線と線幅の種類を選択します。

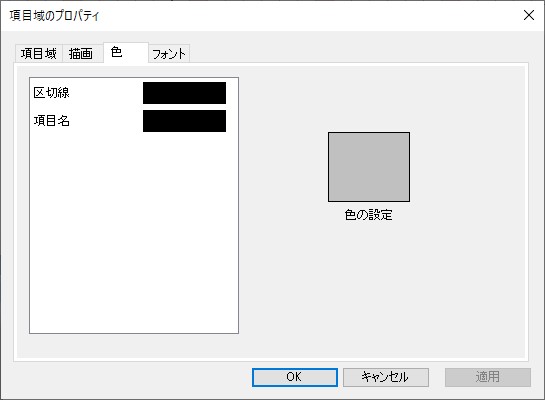

［色］ パネル

図 p74
図 p74

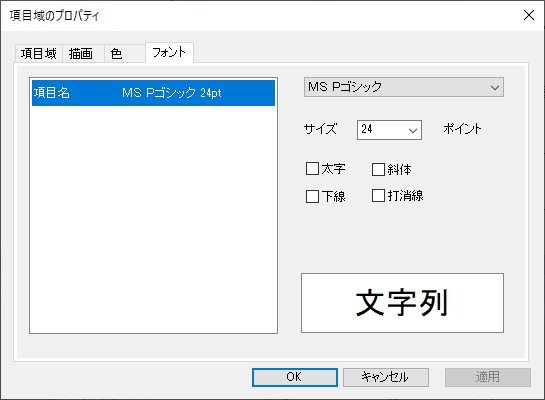

図 p74
図 p74

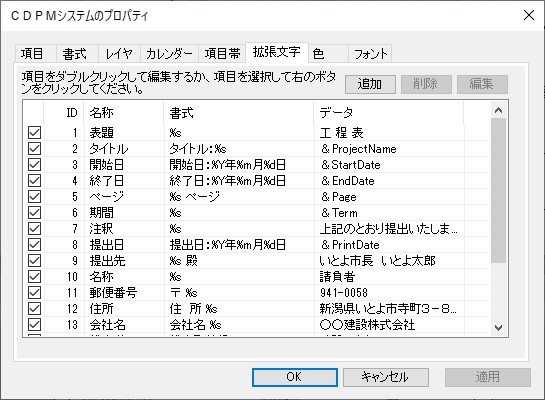

図 p75
図 p75

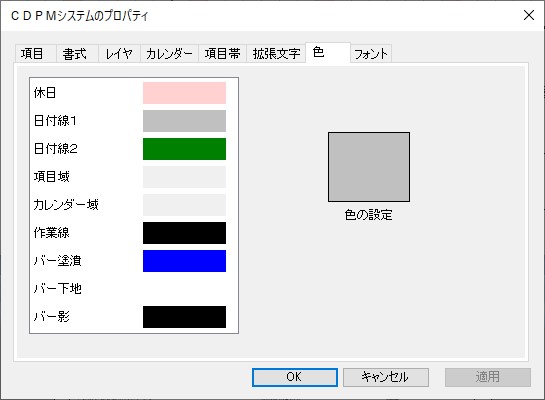

図 p78
図 p78
図 p79
図 p79

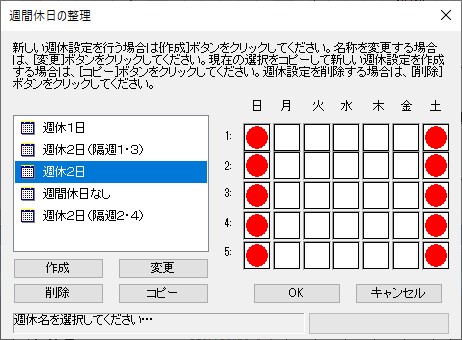

図 p80
図 p80

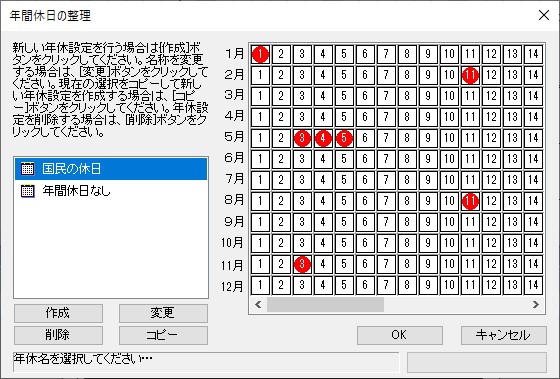

図 p81
図 p81

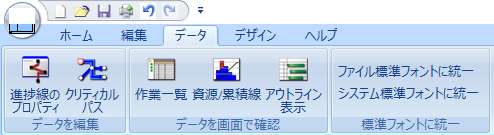

図 p83
図 p83
図 p83
図 p83
図 p84
図 p84

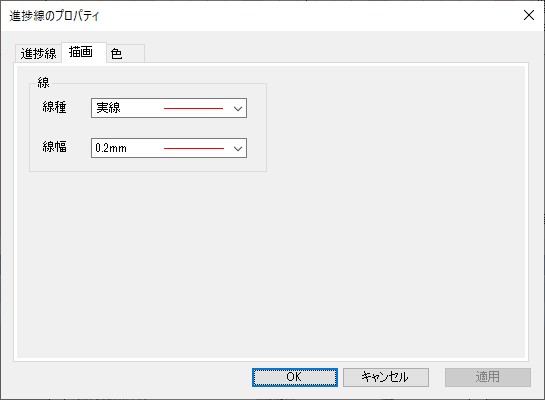

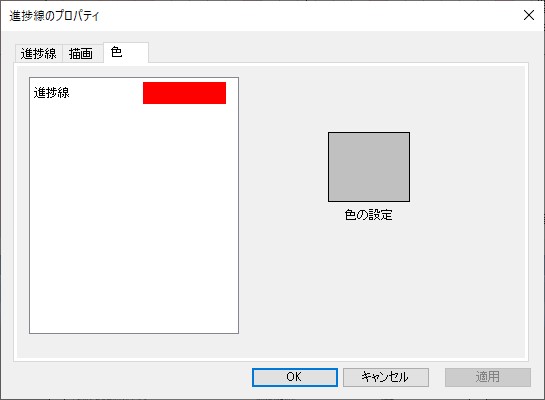

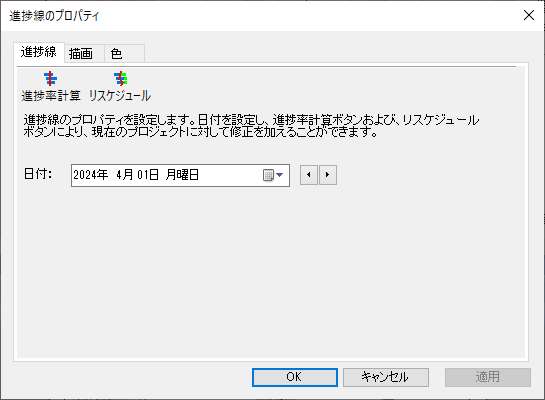

進捗線の線種、線幅を設定します。

［色パネル］

図 p84
図 p84

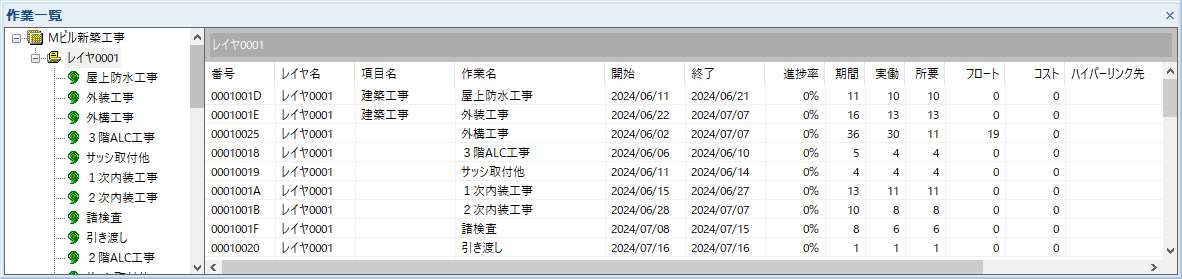

図 p85
図 p85
図 p85
図 p85

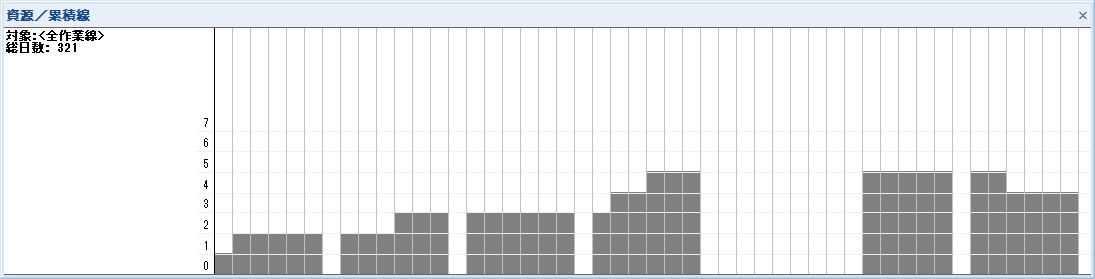

資源/累積線

資源/累積線ビューに資源/累積線を表示します。

図 p86
図 p86

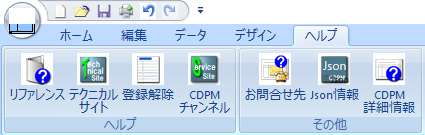

図 p87
図 p87

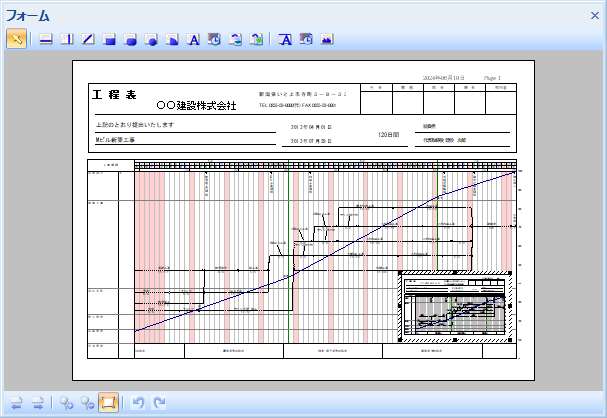

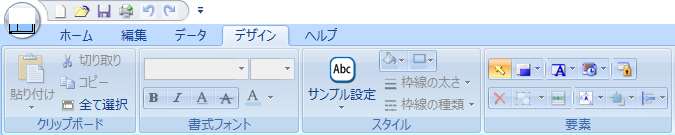

図 p89
図 p89
図 p89
図 p89

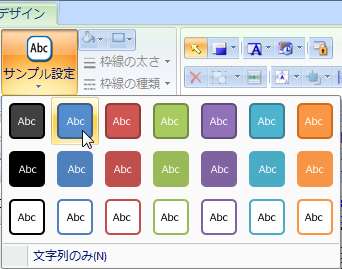

図 p91
図 p91
図 p91
図 p91
図 p91
図 p91

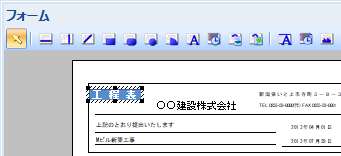

図 p92
図 p92

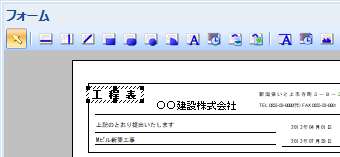

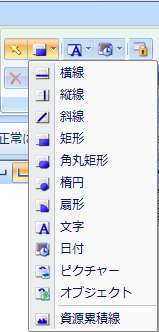

要素入力モードには、左図のリストが含まれます。

書式要素を入力するときに、入力モードを選択しフォームビューにて書式要素を入力します。

要素入力モードは、フォームビュー上部のツールバーからも選択が可能です。

図 p92
図 p92
図 p92
図 p92

横線

縦線

斜線

図 p92
図 p92

矩形

角丸矩形

楕円

扇形

図 p92
図 p92

文字

図 p92
図 p92

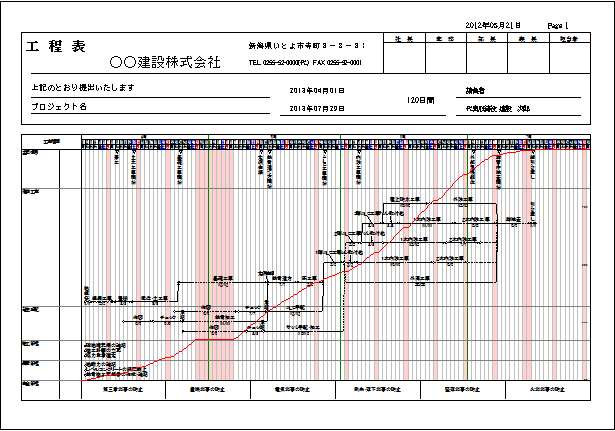

図 p93
図 p93

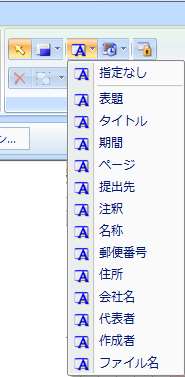

システム文字

図 p93
図 p93
図 p94
図 p94
図 p95
図 p95
図 p95
図 p95

複数選択した書式要素について、左図のリスト内選択通りに表示位置を変更します。

図 p95
図 p95

左揃えを選択すると、複数選択した書式要素の左側を揃えて配置します。

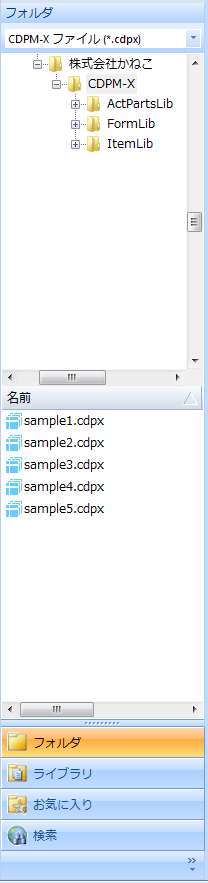

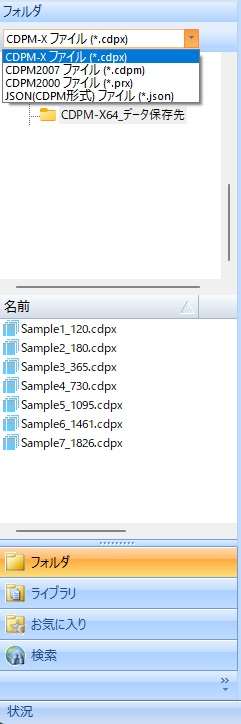

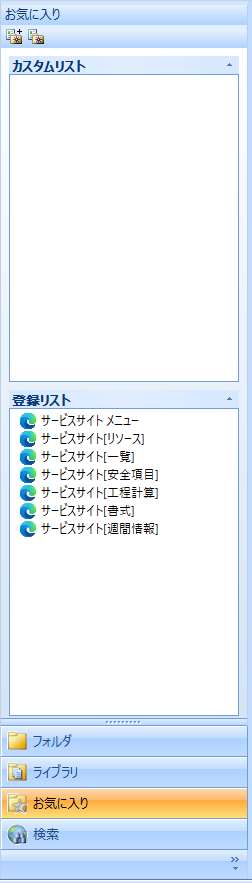

ナビゲーションバー

［フォルダ］

ナビゲーションバー フォルダ

図 p96
①②③
図 p96

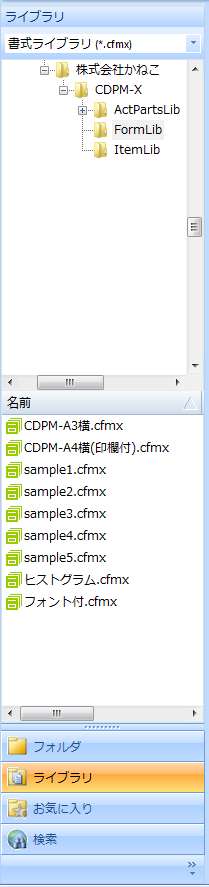

図 p97
図 p97
図 p98
①②③
図 p98

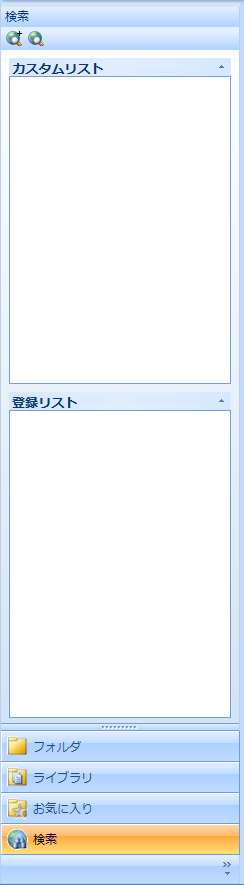

図 p99
①②
図 p99

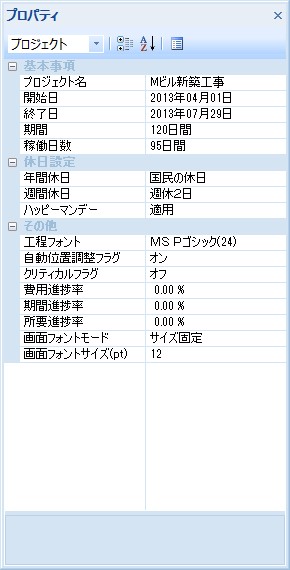

図 p100
図 p100

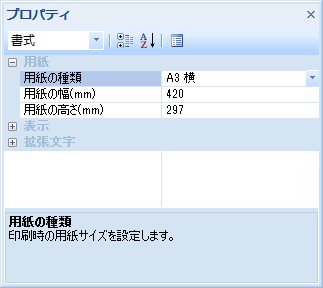

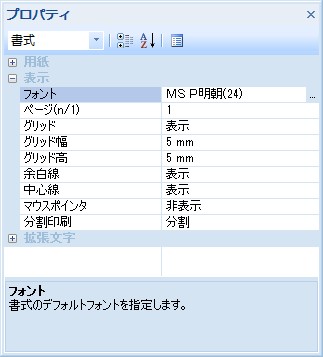

図 p102
図 p102
図 p102
図 p102

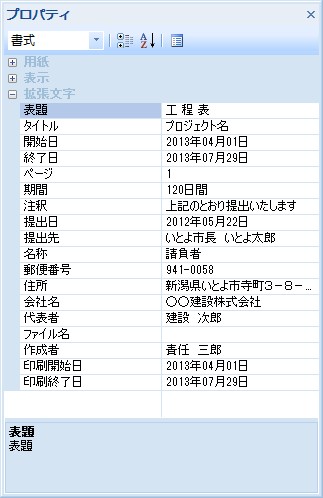

図 p103
図 p103

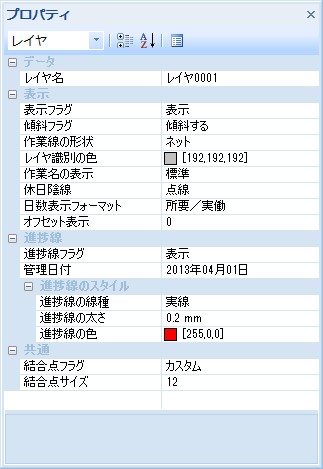

図 p104
図 p104

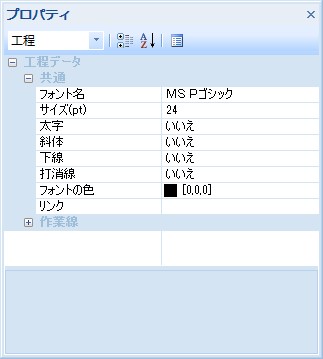

図 p106
図 p106

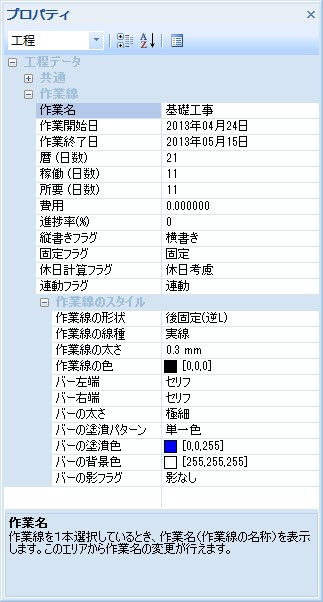

図 p107
図 p107

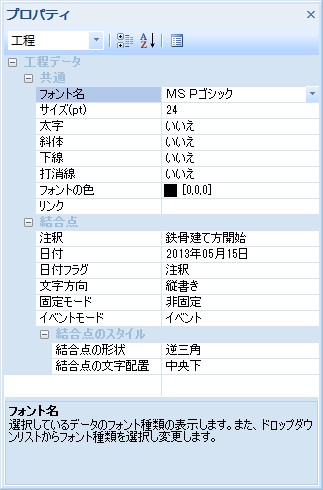

図 p109
図 p109

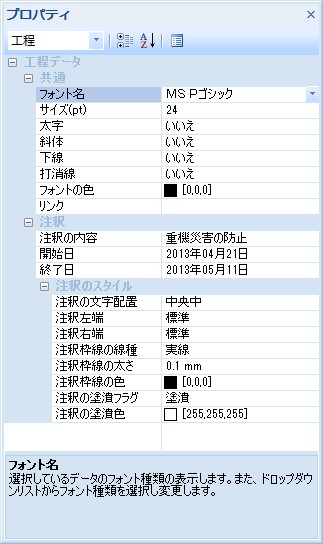

図 p111
図 p111

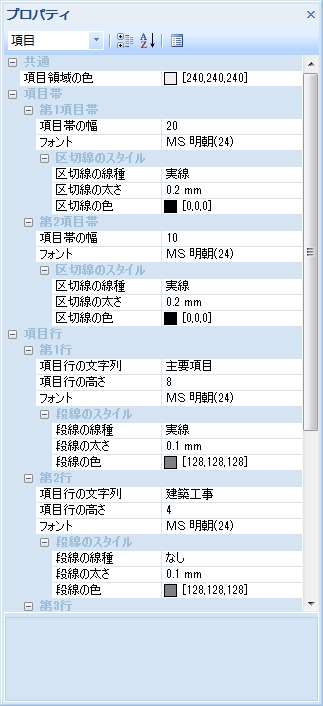

図 p113
図 p113

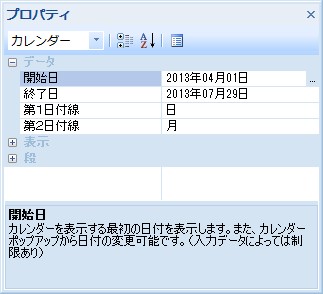

図 p114
図 p114

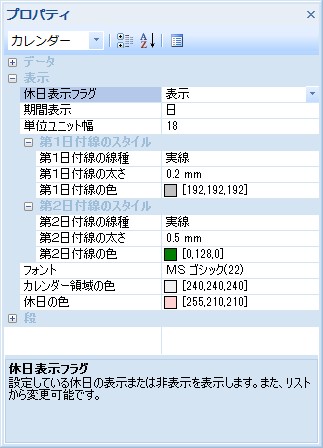

図 p115
図 p115

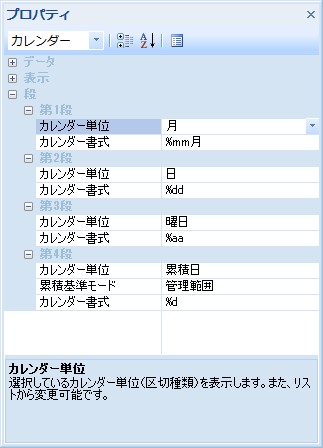

図 p117
図 p117
図 p118
図 p118

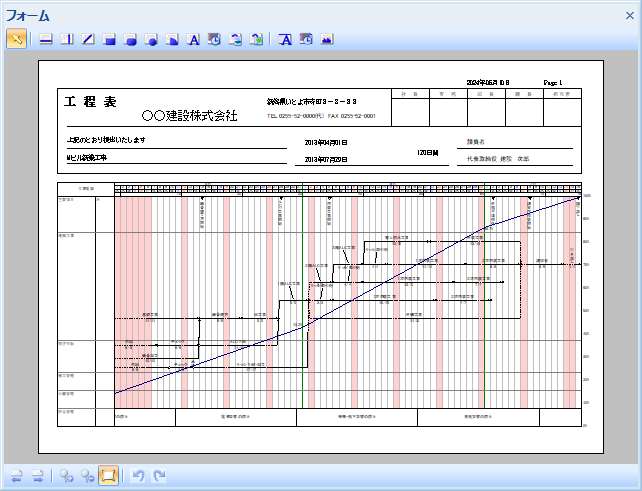

フォームビュー 上部のボタンから書式要素を入力することができます。

図 p118
図 p118

横線

縦線

斜線

図 p118
図 p118

矩形

角丸矩形

楕円

扇形

図 p118
図 p118

文字

図 p118
図 p118
図 p119
図 p119
図 p121
図 p121
図 p123
リストボックス項目名
図 p123
図 p124
図 p124
図 p126
図 p126

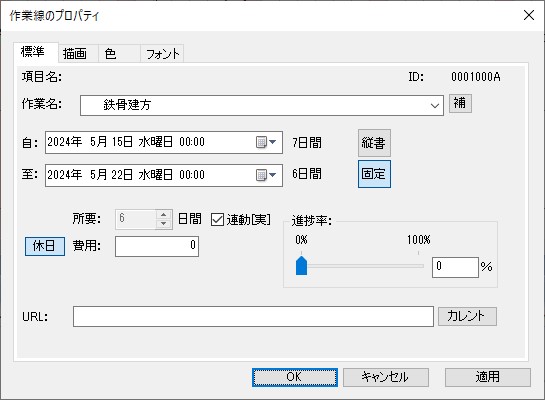

図 p126
図 p126
図 p126
図 p126

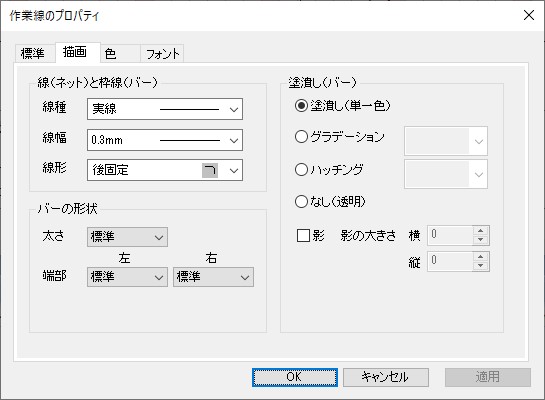

図 p128
図 p128

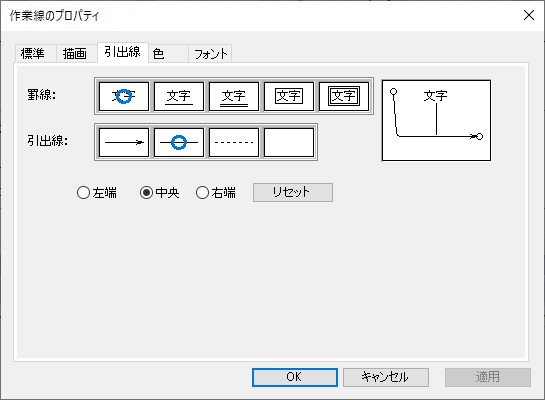

図 p129
図 p129

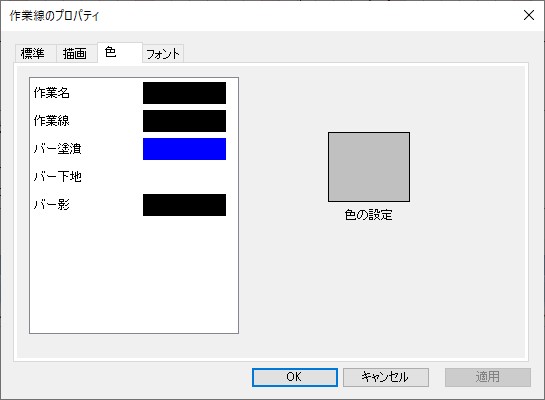

図 p130
図 p130
図 p131
図 p131

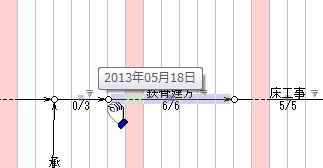

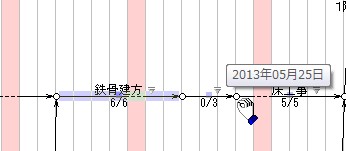

図 p132
図 p132
図 p132
図 p132

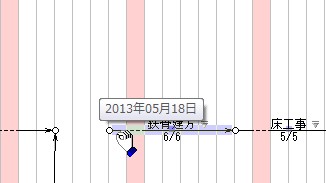

図 p133
図 p133
図 p133
図 p133

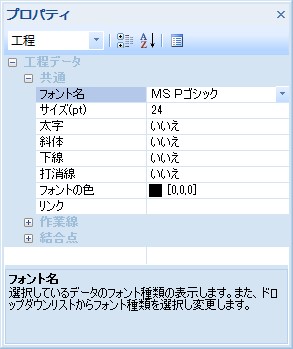

図 p135
図 p135
図 p135
図 p135
図 p135
図 p135

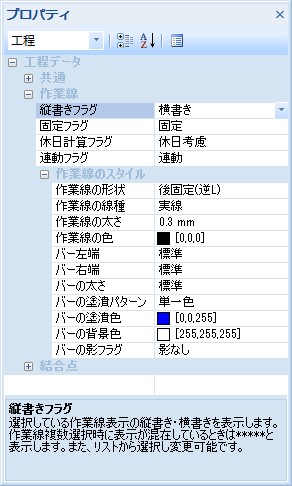

図 p136
図 p136

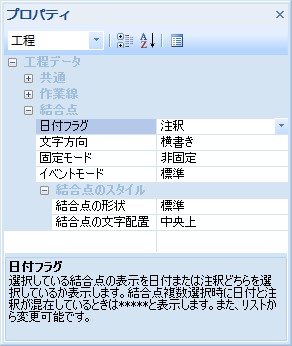

図 p138
図 p138
図 p139
図 p139
図 p139
図 p139
図 p139
図 p139
図 p140
図 p140
図 p140
図 p140
図 p140
図 p140
図 p140
図 p140
図 p140
図 p140
図 p140
図 p140

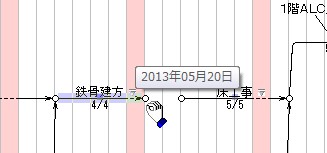

作業線を図のように選択しまコマンドを選択すると図のよ任意の貼り付ける場所にてクす。

うに点線で囲まれた枠が表示リックし作業線を貼り付けまになります。

す。

※点線で囲まれた枠を解除するには、右クリックをします。

移動の別の操作方法

図 p141
図 p141
図 p141
図 p141
図 p141
図 p141
図 p141
図 p141
図 p141
図 p141

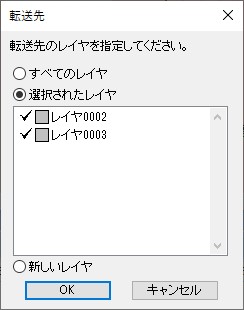

図 p142
図 p142
図 p142
図 p142
図 p143
図 p143
図 p143
図 p143
図 p143
図 p143
図 p143
図 p143
p144
図 p144
図 p144

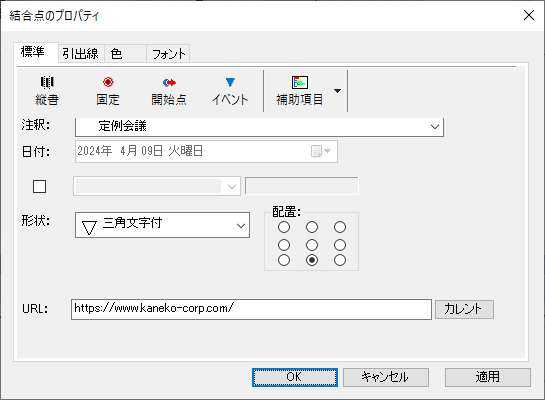

［注釈］ドロップダウンリストに入力されている注釈文字または、［日付書式］テキストボックスで指定してある日付（時間）文字の表示方向を、横書きか縦書きかを切り替えます。このボタンを選択するごとに切り替わります。

図 p144
図 p144
図 p144
図 p144

工程計算を開始する結合点を指定するときに選択します。

この開始点は、作業中の工程表に1 レイヤあたり1 つだけ指定できます。

開始点を指定していない場合、工程計算を実行することができません。

図 p144
図 p144

このボタンを選択すると、縦書きの指定・計上を▽文字付・配置を中央下に設定し、結合点の位置を日付線上ではなく、日付線と日付線の中央に表示します。

作業線と連結している結合点では、イベントの設定はできません。

図 p144
図 p144

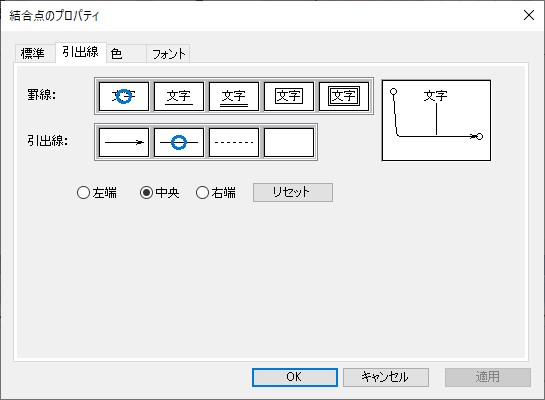

図 p145
図 p145

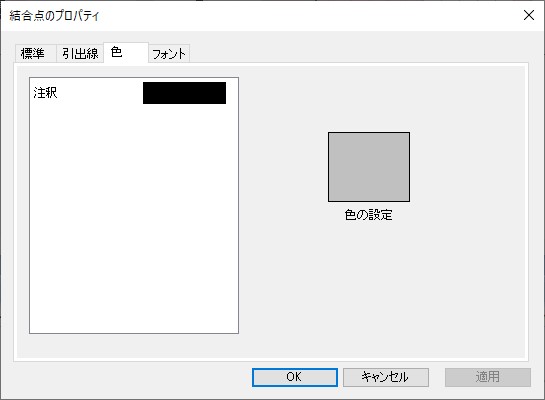

図 p146
図 p146
図 p146
図 p146

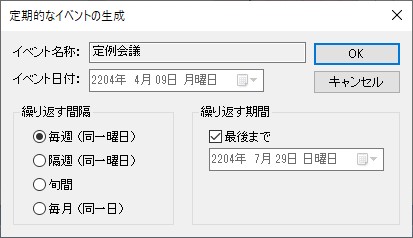

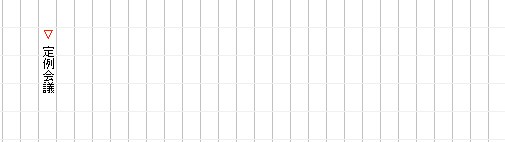

図 p149
図 p149

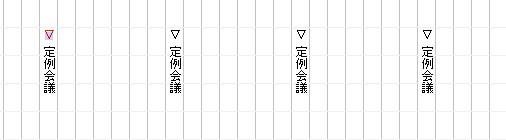

図 p149
図 p149
図 p149
図 p149

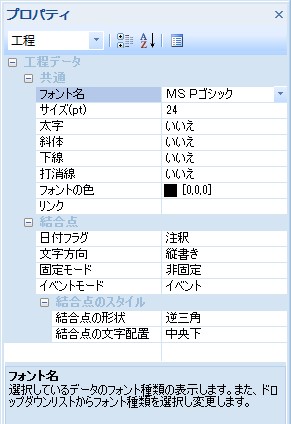

図 p151
図 p151
図 p151
図 p151
図 p151
図 p151
図 p151
図 p151
図 p153
図 p153
図 p153
図 p153
図 p153
図 p153
図 p154
図 p154
図 p154
図 p154
図 p154
図 p154
図 p155
図 p155
図 p155
図 p155
図 p155
図 p155
図 p155
図 p155
図 p155
図 p155
図 p156
図 p156
図 p156
図 p156

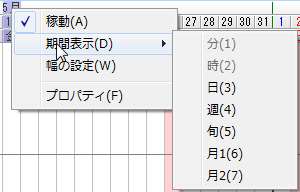

図 p157
図 p157

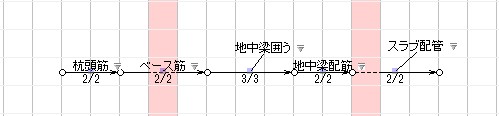

図 p160
図 p160

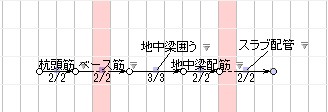

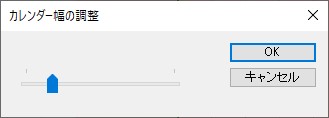

カレンダー幅の調整ダイアログボックスが表示されます。

スライダー部分を移動し、幅の調整を行います。

図 p160
図 p160
図 p160
図 p160

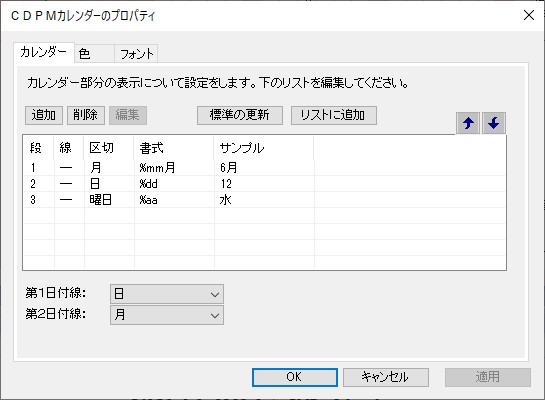

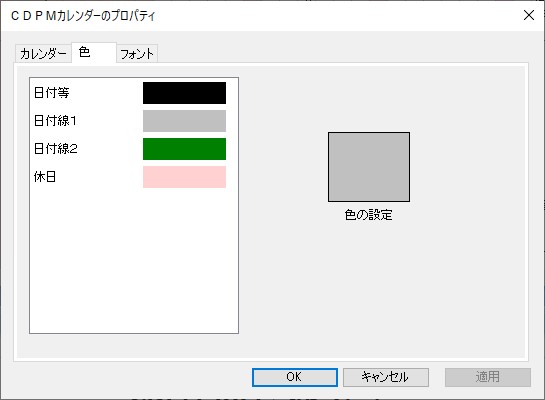

［プロパティ］コマンド

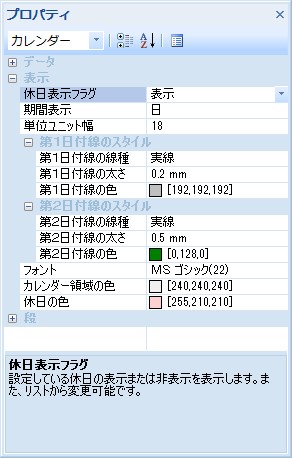

カレンダーの表示書式や日付線、フォントの設定をします。

このコマンド選択すると、[CDPM カレンダーのプロパティ]ダイアログボックスが表示されます。

[カレンダー]パネル

図 p160
図 p160

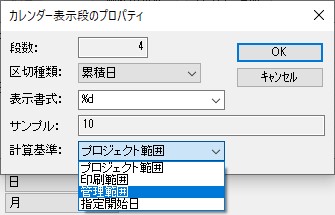

図 p161
図 p161
図 p162
図 p162

［色］パネル

図 p162
図 p162

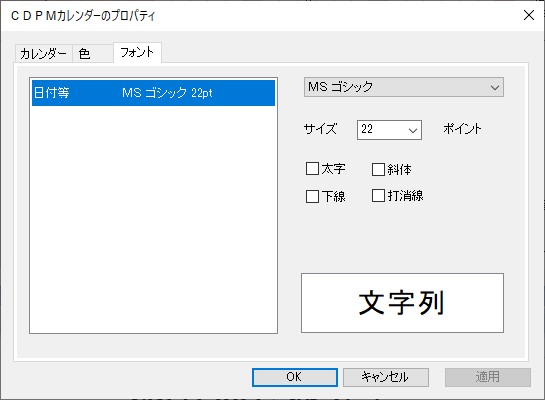

図 p163
図 p163

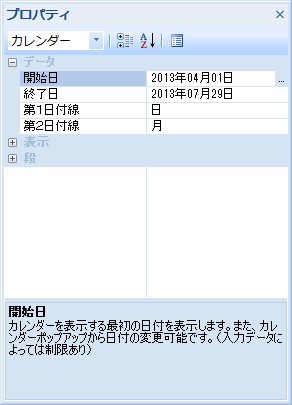

図 p164
図 p164
図 p165
図 p165

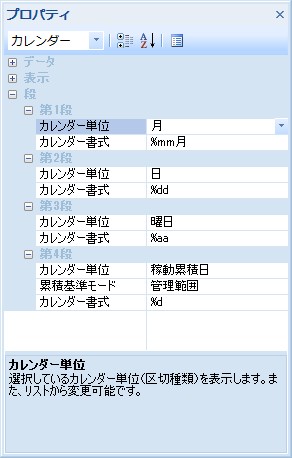

図 p167
図 p167

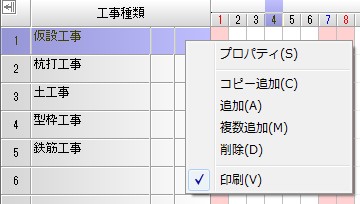

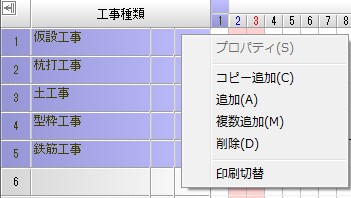

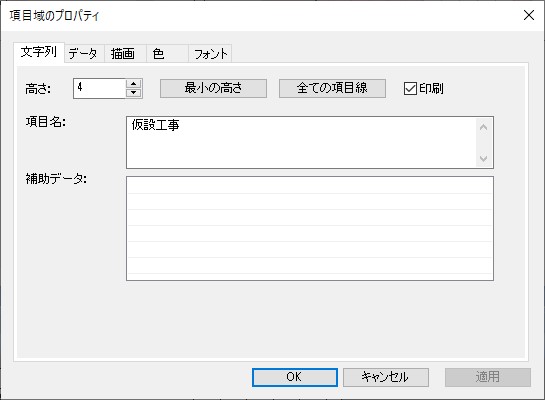

図 p168
図 p168
図 p168
図 p168
図 p168
図 p168

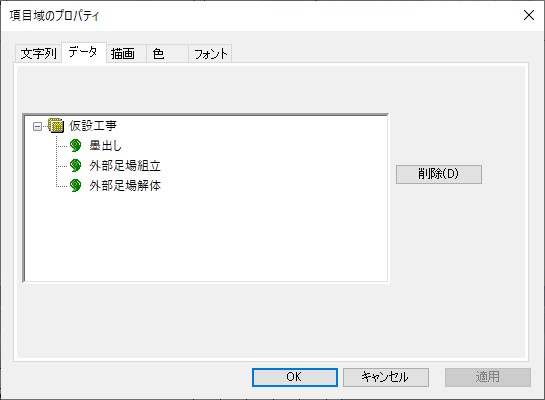

図 p169
図 p169
図 p170
図 p170

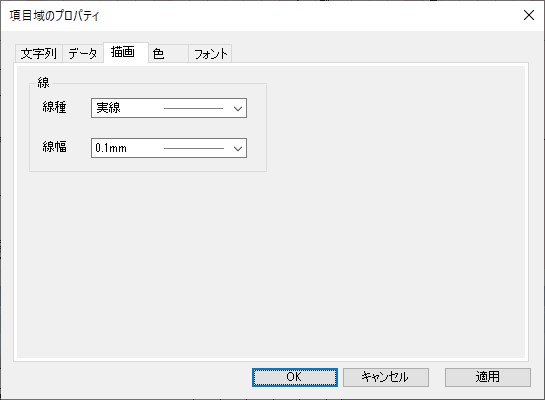

項目段を区切る線の種類と太さをそれぞれリストの中から選択します。

線種 ドロップダウンリスト

コメントボックスの枠線の種類をリストから選択します。

線幅 ドロップダウンリスト

コメントボックスの枠線の太さをリストから選択します。

［色］パネル

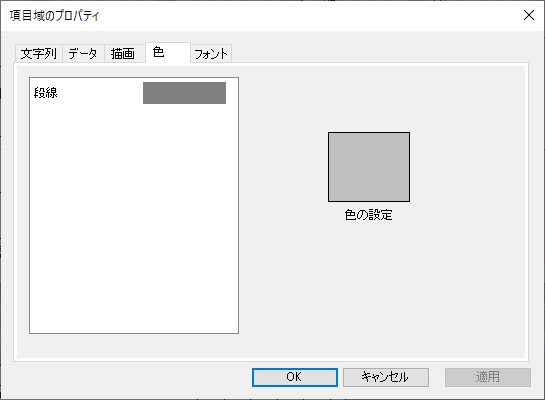

図 p170
図 p170

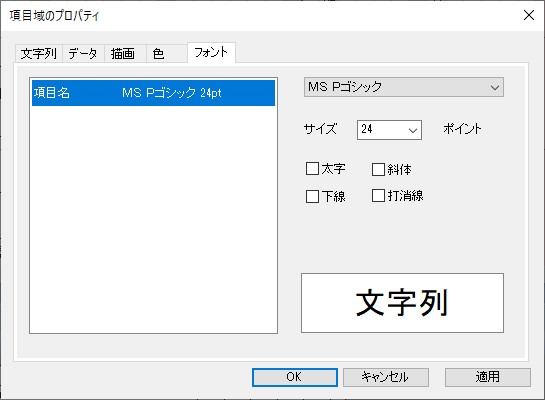

図 p171
図 p171
図 p172
図 p172

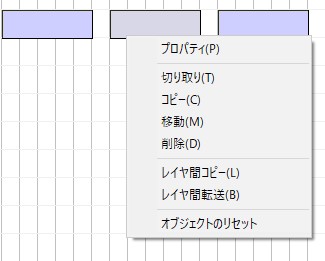

図 p174
図 p174
図 p174
図 p174
図 p174
図 p174
図 p175
図 p175

コメントボックスの枠線の種類と太さをそれぞれリストの中から選択します。

線種 ドロップダウンリスト

コメントボックスの枠線の種類をリストから選択します。

線幅 ドロップダウンリスト

コメントボックスの枠線の太さをリストから選択します。

［色］パネル

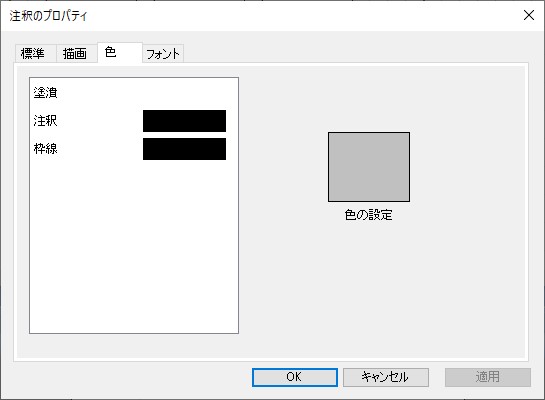

図 p176
図 p176

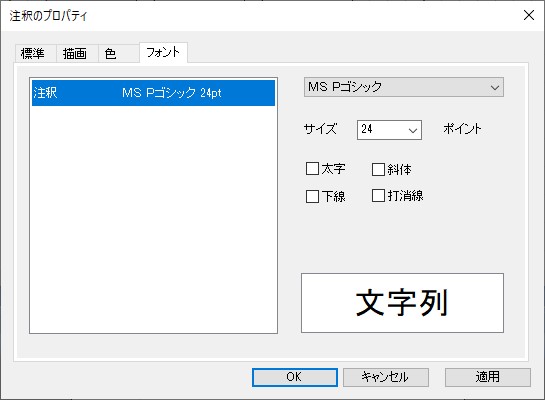

図 p177
図 p177

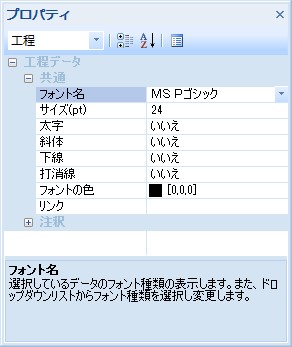

図 p179
図 p179
図 p179
図 p179
図 p179
図 p179
図 p180
図 p180
図 p181
図 p181
図 p181
図 p181
図 p181
図 p181

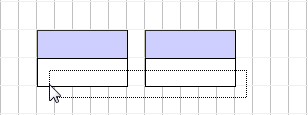

図 p182
図 p182
図 p182
図 p182
図 p182
図 p182
図 p183
図 p183
図 p183
図 p183
図 p183
図 p183
図 p183
図 p183
図 p183
図 p183
図 p184
図 p184
図 p184
図 p184

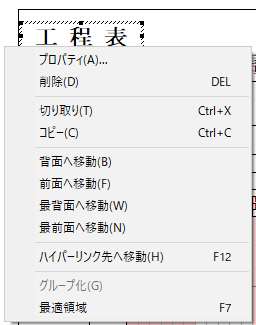

図 p185
図 p185
